Server rack 37-45 HE, 800x900, Triton, lichtgrau oder schwarz
19 inch rack mit geschweißter Rahmen mit abnehmbaren Seiten- und Rückwänden, IP20, Tragkraft 1200kg
- 19" rack mit Schutzgrad IP20
- Bestandteil des Verteilers sind 4 verstellbare vertikale Rasterschienen für die Montage der Komponenten.
- Verteilerkonstruktion:
- geschweißter Stahlrahmen mit abnehmbaren Wänden
- Ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80 % und 86 % Luftdurchlass) oder Glastür mit 4 mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden.
- Vorbereitung für die Montage von vertikalen Kabelführungspanels und Steckdosenleisten, einschließlich Befestigungen, am Rahmen
- Vorbereitung für eine einfache Anreihung von Schränken
- Die A5- und A7-Ausführungen haben auch in den Ständern verblendete Kabeleinführungen für eine einfache Kabelführung zwischen den Verteilern.
- Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg
- Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
- Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
- Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.

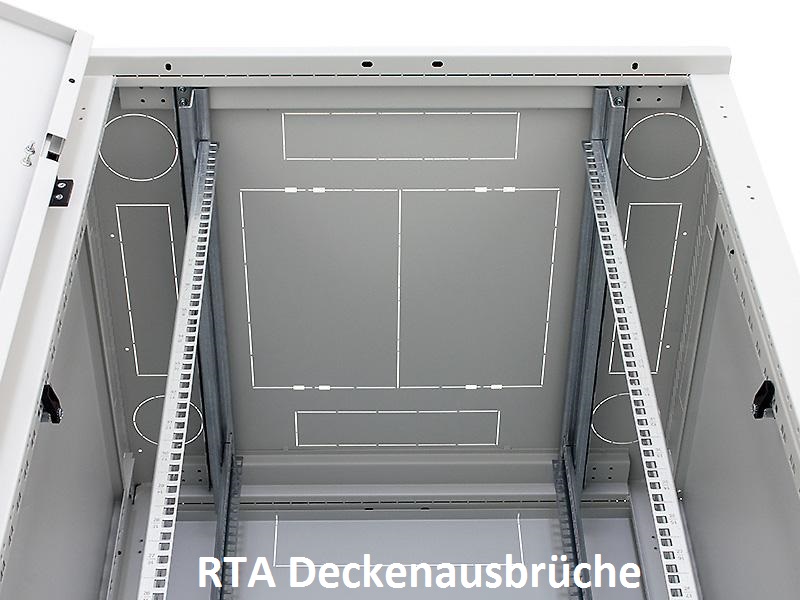

- Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten.
Technische Maße vom Server Rack
-
Bezeichnung: RTA-XX-A89-CAX-AX, je nach Auswahl
-
Höhe = von 1750 bis 2194mm, je nach Auswahl
-
Breite = 800mm
-
Tiefe = 900mm
-
Gewicht= von 106,1 bis 124,5kg, je nach Auswahl
-
max. Belastung = 1200kg, mit optionaler Stütze = 1500kg
-
Material = Stahlblech
-
Oberfläche = RAL 7035 (lichtgrau) oder RAL 9005 (schwarz)
Detailinformationen
- Verstärkter Rahmen aus Stahlblech 1,3 mm.
- Vierpunkthalterung der Grundschiene aus Stahlblech 2,5 mm
- Triton-Schwenkhebelgriffe - Durch den Austausch des Kunststoffmoduls (nicht im Beipack) kann zwischen einer klassischen und halbzylindrischen Schließung gewählt werden. Patent: PUV 2013-27443.
- Breitere Schrankecken - Ermöglichen die Montage von Zubehör, Kabelführungspanels und Steckdosenleisten.
- Perforierte Stützen - Die Öffnungen über die gesamte Höhe der Stützen entsprechen den HE-Abständen der Vertikalen
- Laserbezeichnung der Vertikalen - Stahlblech 2 mm.
- M8-Haupterdungspunkt
- Steckscharniere - Die Standardtürscharniere können durch Steckscharniere ersetzt werden.
- Erdung - Alle abnehmbaren Teile sind gemäß der Anforderungen der entsprechenden Normen miteinander verbunden
Standverteiler Auswahl "Montagehöhe"
Auswahl der Höhe des Schrankes oben (Montagehöhe)
Montagehöhe 37 HE = 1750mm Außenhöhe, Gewicht 106,1kg, Belastung bis 1200kg
Montagehöhe 42 HE = 1970mm Außenhöhe, Gewicht 116,0kg, Belastung bis 1200kg
Montagehöhe 45 HE = 2105mm Außenhöhe, Gewicht 121,1kg, Belastung bis 1200kg
Standverteiler Auswahl "Variante"
Ausführung Variante A1: Seitenteile abschließbar
Ausführung Variante A3: Seitenteile abschraubbar (für Datenzentren)
Ausführung Variante A5: Seitenteile abschließbar, herausbrechbare Blenden in den Holmen

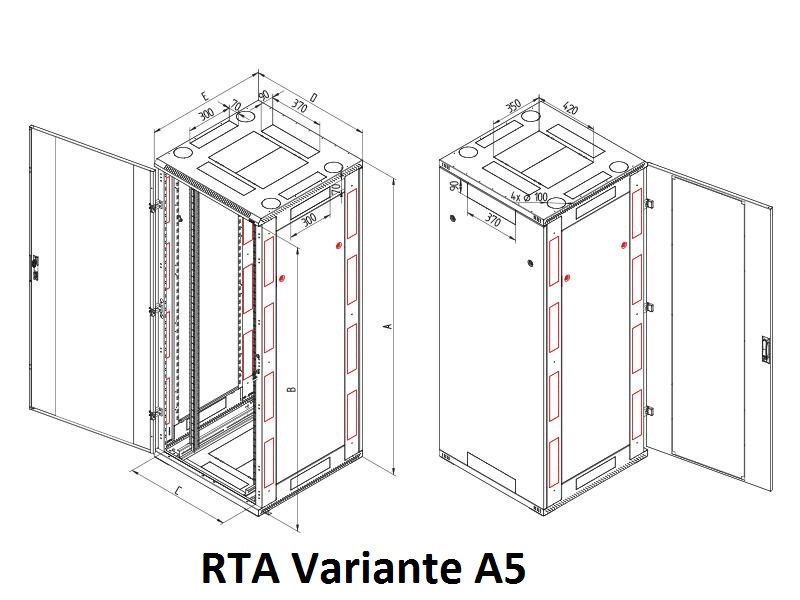

Ausführung Variante A7: Seitenteile abschraubbar, herausbrechbare Blenden in den Holmen (für Datenzentren)
Maße und Ausführungvarianten zu sehen in den Bildern bzw. in der Produktinfo. Auswahl oben
Betriebsbedingungen
- Einsatzbedingungen:
- Büroräume und Technikräume
- Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume).
- Er ist zu schützen vor:
- mechanischer Beschädigung
- unsachgemäßer Behandlung
- einer anderen als der für den Verteiler vorgesehenen Verwendung
- Unter einer falschen Behandlung versteht man insbesondere:
- Überlastung (Überschreitung der empfohlenen Maximallast)
- Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können
- Eingriffe in die Verteilerkonstruktion und sein Design
Montage des Verteilers
- Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmäßig verteilt werden.
- Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden, die Bestandteil des Beipacks sind.
- Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste gegen Staub abgedichtet und mit dem Schutzrahmen versehen werden (beides Bestandteil des Beipacks).
Umweltschutz
- Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen.
Konformitätserklärung
- Dieses Erzeugnis entspricht vollumfänglich dem ČSN-Standard EN 62208 ed 2:2012 (EN 62208:2011).



Optionen und Erweiterungen:
-
Um den Schrank mobil zu machen werden Rollen montiert.
-
Bei zu lauten Belüftungseinheiten nehmen Sie Silentlüfter; damit Ruhe einkehrt.
-
Das Belüftungssystem Standard kommt in allen technischen Räumen zum Einsatz!
-
Um Komponenten im 19"-Schrank einzusetzen die keine 19"-Befestigung haben, können 19 Zoll Fachböden gewählt werden.
-
19 Zoll Steckdosenleisten dienen zur einfachen Stromverteilung im Serverschrank
-
Die Racküberwachung gegen böse Überraschungen.
-
Zur Verteilung der Daten werden 19 Zoll Patch-Panel eingesetzt.
-
Käfigmuttern mit Schrauben und Rosette werden als Montageset bestellt und dienen zur Befestigung von 19"-Elementen an der speziellen 19"-Befestigungsschiene.
Dokumente
Breite | 800mm |
Tiefe | 900mm |
Farbe | lichtgrau (RAL 7035) |
Tragkraft | 1200/1500kg |
