Komplettsystem gedämmter Schrank mit Kühlmodul 3,5 KW

Energiesparend und sehr leise mit moderner Split-Klimaanlage (Inverter Technologie)

Lärmschutz ist keine kosmetische Maßnahme, um laute Geräte etwas erträglicher zu machen, sondern stellt einen effektiven und unverzichtbaren Beitrag zum Umweltschutz und zur Steigerung der Lebensqualität dar. Denn Lärm macht krank.

Warme Luft die von Rechnern und aktiven Komponenten erzeugte wird, wird oben im Schrank abgesaugt und im Innengerät der Split- Klimaanlage, die sich im seitlichen Kühlmodul befindet, gekühlt. Es entsteht ein Kühlkreislauf ohne klimatischen Kurzschluss! Es werden Energieeinsparungen erzielt (im Vergleich zu Fix Speed Geräten bis zu 60% weniger Energiekosten) durch die moderne Inverter Technologie mit der Energieeffizienzklasse "A++". Akustikmatten reduzieren den Techniklärm auf ein Minimum.

Dieses Komplettsystem wird gelistet in: Serverschrank klimatisiert

Es wird eine rasche, optimale Kühlung, sowie eine sehr geringe Geräuschentwicklung erzielt. Der geringe Schalldruckpegel des Innengerät, das im seitlichen Modul verbaut ist, wird durch die eingesetzten speziellen Schalldämmmatten vollkommen absorbiert. Die Klimaanlage ist im Schrank praktisch nicht zu hören! Der Aufstellraum des Akustikschrankes mit Split-Klimaanlage wird nicht aufgeheizt - kein Hitzestau im Raum! Die gekühlte Luft wird durch eine Luftkanal vor die 19 Zoll-Ebene des schallgeämmten Serverschrankes geleitet.

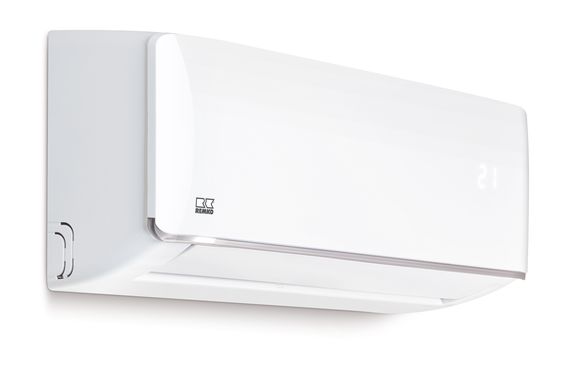

Das Innengerät wird im seitlichen Modul eingebaut. Der Betriebslärm wird durch Akustikmatten quasi vollkommen eliminiert!

Beschreibung des Innengerätes:

• Abmessung (HxBxT) bei 3,5 KW = 300x804x193mm.
• Gewicht bei 3,5 KW = 7,5 kg.
• Spannungsversorgung 230V/50Hz.
• Luftvolumenstrom 3,5 KW 3 Stufen = 360/490/550m³/h.
• Split-Klimagerät 3,5 KW (von 1,4 bis 4,6 KW)
• Energieeffizienzklasse: A++.
• Inverter Technologie >> es wird nur so viel Kühlleistung erzeugt wie gebraucht wird.

Das Außengerät ist Bestandteil der Lieferung und kann im Nebenraum oder an der Außenwand installiert werden.

Beschreibung des Außengerätes

• Abmessung (HxBxT) bei 3,5 KW = 555x770x300mm.
• Gewicht bei 3,5 KW = 26,5 kg.
• Kältemittel: R32
• Kühlleistung: 3500W.
• Schallpegel: max. 60 dBA. (Außengerät)
• bis zu 25m Kältemittel-Verbindungsrohre möglich.
• Winterregelung im Außengerät ist bereits eingebaut (Warum Winterregelung? Siehe Information unten)
• Der Arbeitsbereich des Außengerätes beträgt -15°C bis +48°C.

Das Steuermodul wird am Kühlmodul in ergonomischer Höhe befestigt

Steuerung der Split-Klimaanlage

• Ausbruch im Kühlmodul für Bedienungspanel
• Kabelfernbedienung in Bedienerhöhe.
• Temperaturanzeige und Steuerung

Technische Daten des Akustikschrankes:

• Maße (BxTxH) 800x1000x1970mm (mit optionalen Sockel +120mm in der Höhe)
• 42 HE Montageschienen vorne und hinten stufenlos tiefenverstellbar
• 3. Befestigungsebene mit 19" Montageschiene in Hutform
• Seitenwände und Rückwand sind abschließbar und abnehmbar
• Fronttür als Glaseinsatztür mit Drehhebelverschluss, abschließbar
• Fronttür innen voll gedämmt
• Alle Verkleidungselemente sind abgedichtet
• Alle Schrank-Perforationen sind abgedichtet
• Alle Innenflächen sind mit spezieller Absorbermatte beklebt, auch die Glas-Fronttür

• Kabelauslassschleuse unten hinten, abgedichtet

• Nivellierfüße
• Erdungsset
• Material: Stahlblech
• Farbe: Pulverbeschichtet RAL 7035 (lichtgrau) oder RAL 9005 (schwarz)

Technische Daten des Kühlmoduls:

• Maße (BxTxH) 300x1000x1970mm (mit optionalen Sockel +120mm in der Höhe)
• Seitenwände abnehmbar
• Innenauskleidung vollflächig mit speziellem Akustikschaum für hohe Laufruhe
• Innengerät zur Kühlung eingebaut, abgedichtet zwischen Warm- und Kaltluftebene.
• Ausbruch oben für Warmluftansaugung.
• Ausbruch vorne seitlich für Kaltluftaustritt vor die 19 Zoll-Ebene

• Ausbruch für die Steuerung der Split- Klimaanlage
• Kanalsystem für gezielte Luftstromführung
• Material: Stahlblech und Akustikmatte.
• Farbe: Pulverbeschichtet RAL 7035 (lichtgrau) oder RAL 9005 (schwarz)

Was ist eine Winterregelung bei Kühlmaschinen?

Wie jede maschinelle Anlage benötigen auch Kühlmaschinen eine der Anforderung angemessene Betriebstemperatur. In verschieden Fällen wird das Kälteaggregat niedrigen Umgebungstemperaturen ausgesetzt. Üblicherweise ist dies der Fall bei Einsatz im Freien, wo die Witterungstemperaturen einen unmittelbaren Einfluss auf das Kälteaggregat nehmen. Durch das Einbinden einer Kondensatordruckregelung (diese steuert die Lüfterdrehzahl) so angemessen und stabilisiert somit die Kondensationstemperatur. Eine weitere eingebrachte Ölsumpfheizung sorgt im Stillstand des Kälteaggregates für die Aufrechterhaltung der Öltemperatur, um eine mangelnde Schmierung durch zu zähes Öl zu vermeiden.

Mögliche Auswirkungen oder Schäden ohne Winterregelung!

Kann die Kältemaschine das Kältemittel, durch zu tiefe Außentemperaturen wie es im Winter der Fall ist, nicht mehr in seinem Kreislauf bewegen ist der Ausfall der Kühlung vorprogrammiert. Ebenso beim Öl vom Auto bekannt! Reißt bei zu kaltem Öl der Schmierfilm und ein Kolbenklemmer ist die Auswirkung, was unweigerlich wieder den Ausfall der Kühlstelle zur Folge hat.

Eine Winterregelung spart nicht nur Betriebskosten sondern bewahrt vor Ausfällen!

Die Inbetriebnahme vor Ort ist durch einen ortsansässigen Klimatechniker durchzuführen.

Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
