Aufbau eines Fahrzeug-Racks

Schritt für Schritt
Anleitung zum Aufbau eines Fahrzeug-Racks

Wir erklären Ihnen Schritt für Schritt, wie Sie beim Eigenbau eines Fahrzeug-Racks vorgehen – von der Zusammenstellung der einzelnen Elemente bis zum Aufbau. Hierfür benötigen Sie ein Schweißgerät, einen Winkelschleifer, einen Winkel zum Ausrichten, zwei kleine Schraubzwingen, eine 2-3HE Blindplatte und eine Senkschraube M8x25. Und schon kann es losgehen!

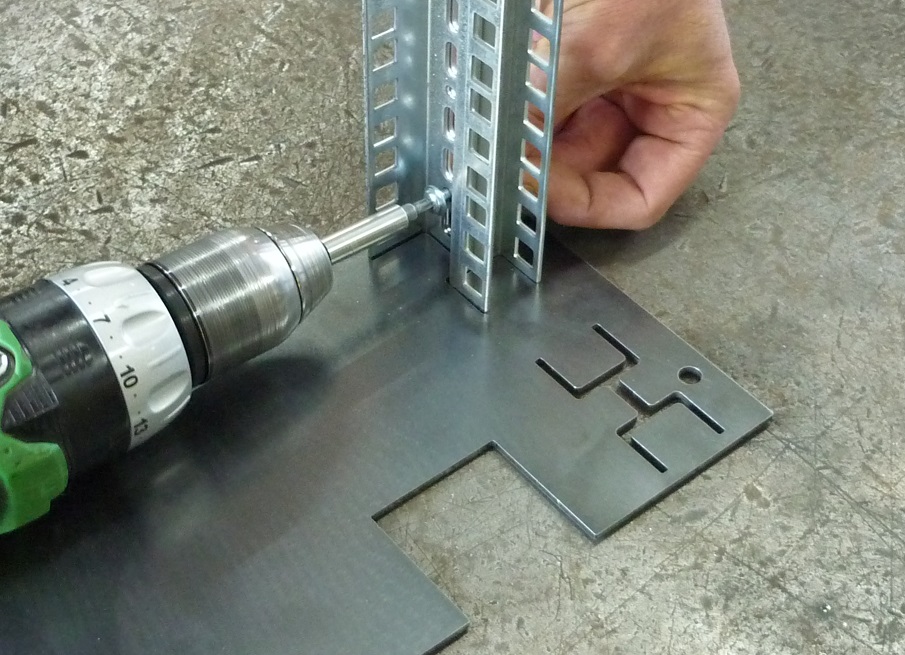

1.      Zunächst brauchen Sie eine Träger-Grundplatte für die 19 Zoll-Befestigungsschienen. Für ein Racksegment brauchen Sie zwei solcher Platten – eine dient als Grund-, die andere als Deckplatte.

2.   2. Außerdem benötigen Sie passende 19"-Befestigungsschienen – beispielsweise 12 HE-Schienen. Die Anzahl der Schienen hängt von der Ausführung des Racks ab.

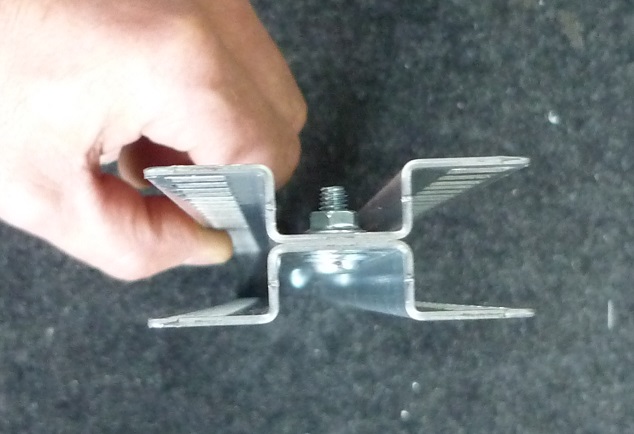

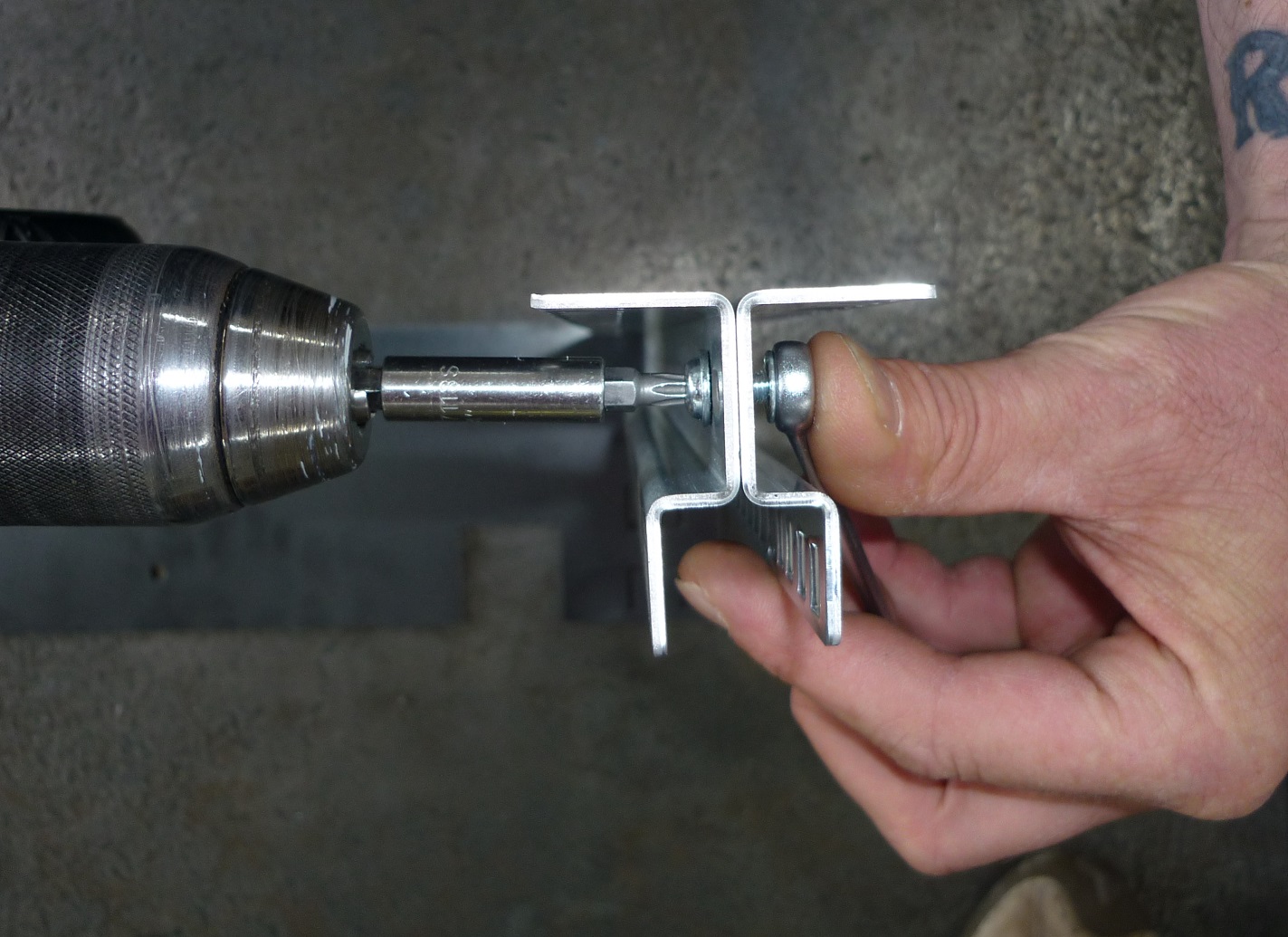

3. 3. Wollen Sie links und rechts des Moduls noch weitere 19"-Module ergänzen, bringen Sie die Schienen einfach doppelt an und verschrauben sie oben und unten, um sie parallel auszurichten.

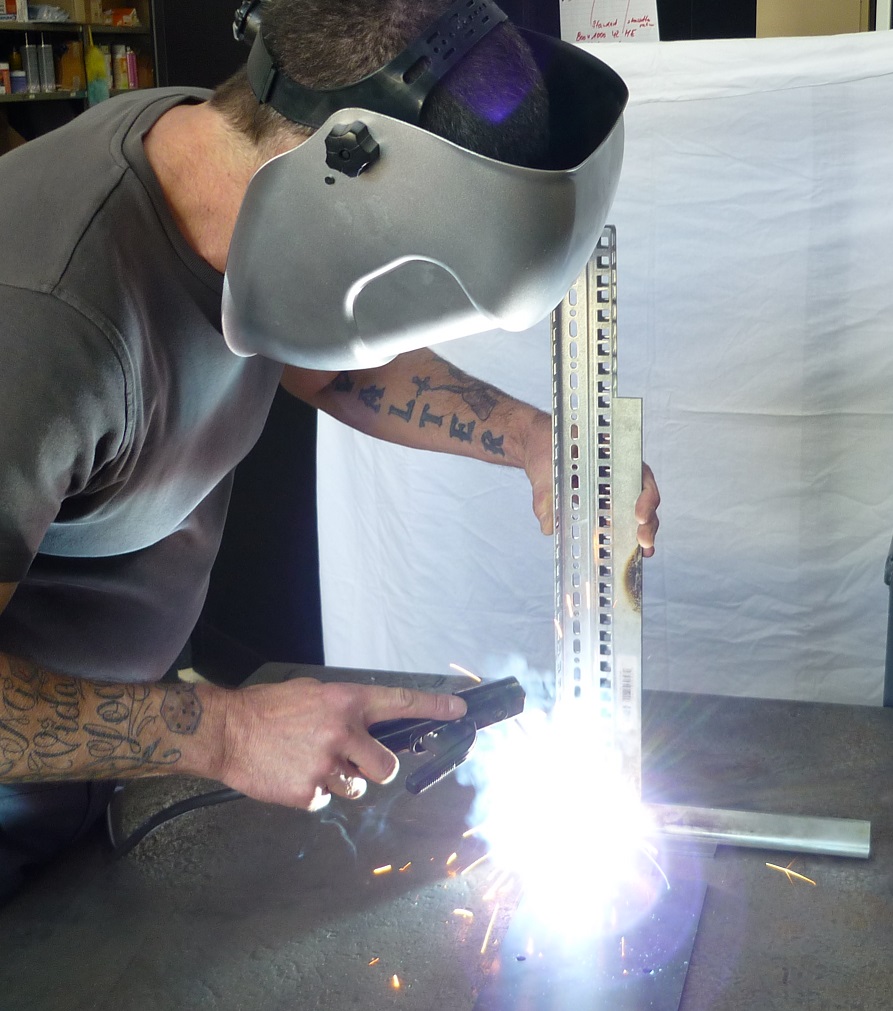

4. 4.      Richten Sie die Doppelschiene nun mit einem Winkel aus und schweißen Sie sie an kleinen Punkten an.

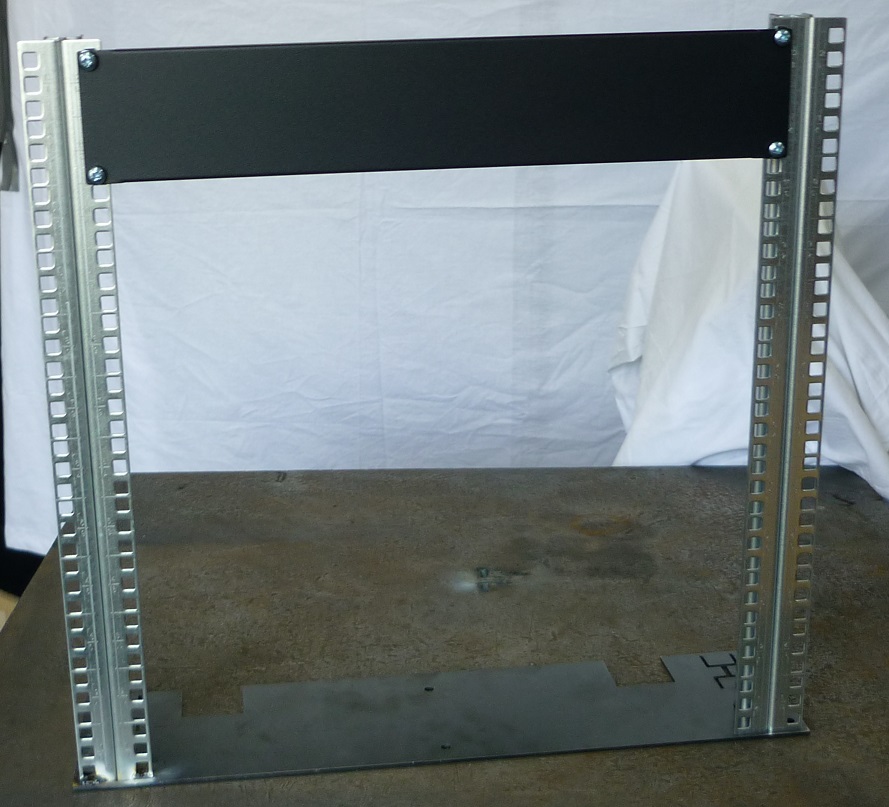

5. 5.      Bringen Sie die 19"-Schienen auch auf der anderen Seite der Platte an. Für die genaue Ausrichtung der Schienen können Sie eine 2-3 HE-Blindplatte verwenden. So halten Sie die 19"-Distanz genau ein. Kontrollieren Sie das Schienenpaar nochmals mit dem Winkel und schweißen Sie es an wenigen Punkten an.

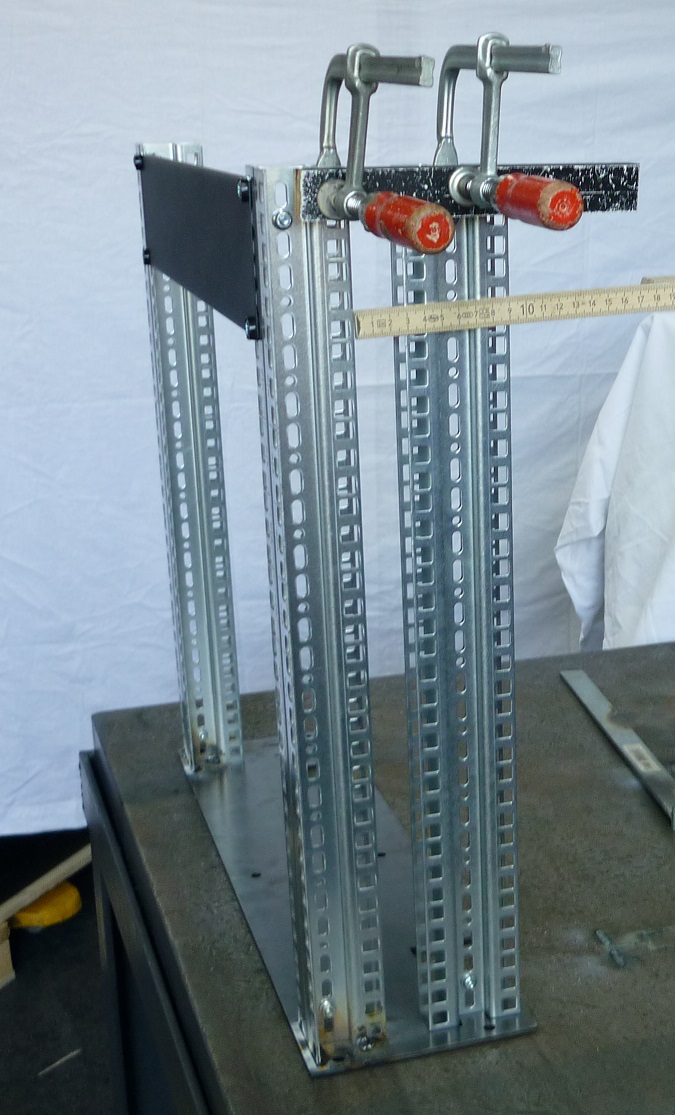

6. Wenn Sie möchten, können Sie nun eine weitere Befestigungsebene einbringen. Hierdurch wird der gesamte Rahmen steifer, was sich vorteilhaft auf die Stabilität auswirkt. Auf dieser Ebene können Sie einen Geräteträger einbauen oder die Führung der Kabel platzieren. Der Vorgang ist der gleiche wie zuvor – Sie schrauben die Schienen zusammen und schweißen sie kurz an

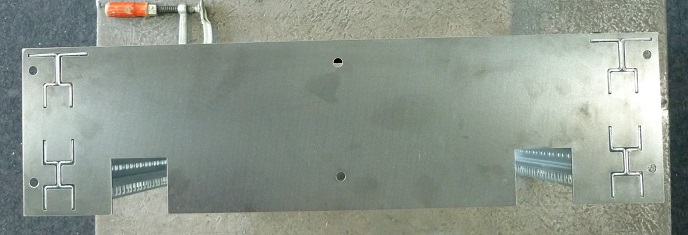

7. Nun können Sie die Deckenplatte einsetzen. Wenn bisher alle Teile korrekt angebracht wurden, können Sie die Platte einfach über die Schienen ziehen. Richten Sie sie mit Hilfe des Winkels aus und verschweißen Sie die Schienen von unten. Im Anschluss müssen Sie auch die Bodenplatte von unten komplett verschweißen.

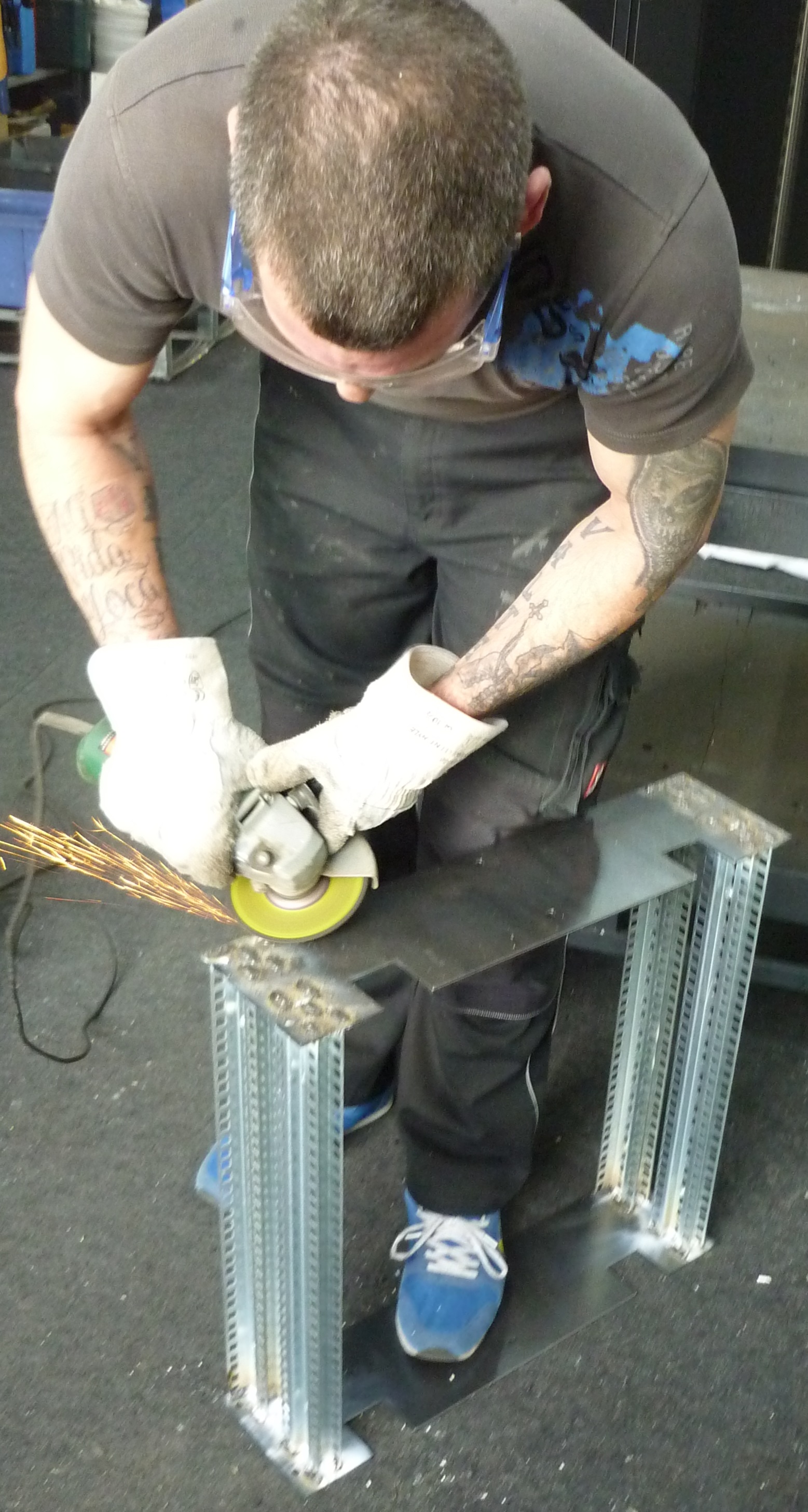

7. 8.      Verschleifen Sie die Schweißnähte.

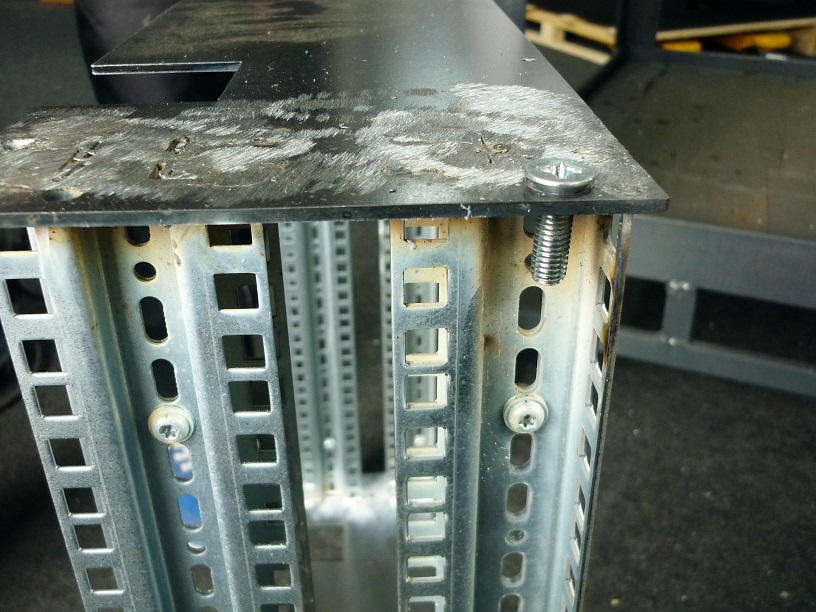

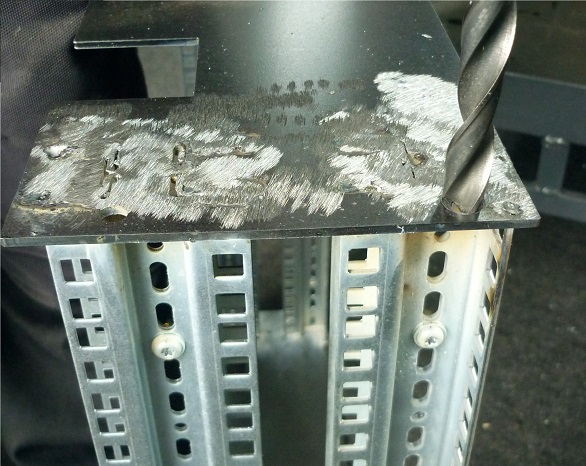

8. 9.      Als Erdungspunkt können Sie gegebenenfalls eine M8x25-Schraube einsetzen. Wählen Sie dazu ein Loch aus, senken Sie es unten mit einem Senker an und setzen Sie dann die Schraube ein und verschweißen sie von unten. Verschleifen Sie auch hier die Schweißnähte.

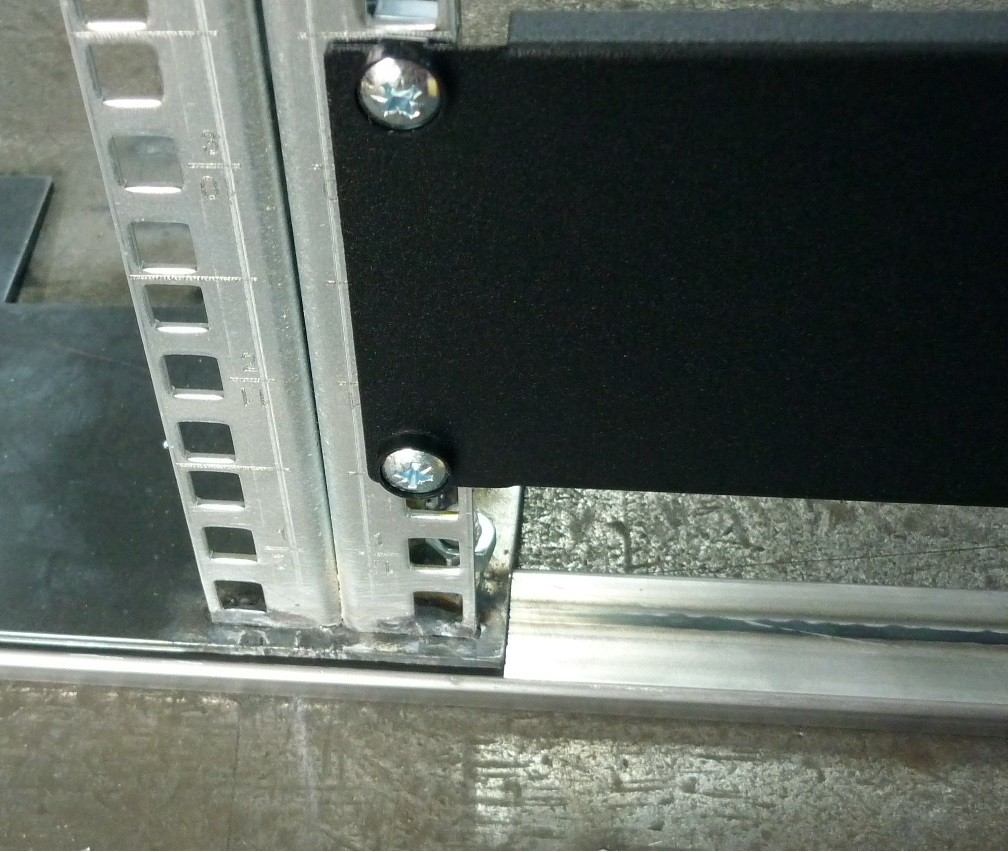

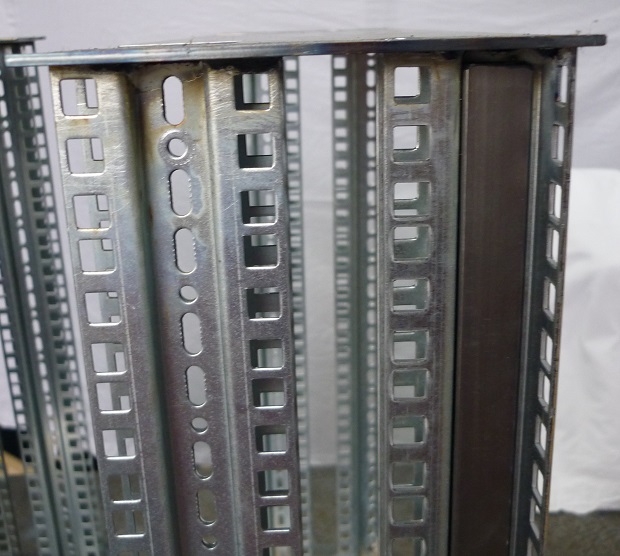

9. Sollte Bedenken bestehen, dass die Konstruktion zu wenig trägt, kann man die Schienen innen verstärken. Hierfür ist das Rechteckrohr 20x10x1,5mm ideal. Man kann es genau ablängen und dann einschweißen. Einfacher ist es das Rohr vor der Montage auf die Grundplatte in die 19"-Schiene einzuschweißen, denn dann kann man von der Seite Lochschweißungen vornehmen, die dann kaum noch zu sehen sind. Bitte mit der Positionierung des Rohres darauf achten dass die speziellen Käfigmuttern noch in die quadratisch Löcher passen!

      10. Falls Sie Bedenken haben, dass die Konstruktion zu wenig trägt, können Sie die Schienen auch innen verstärken. Hierfür ist ein Rechteckrohr (20x10x1,5 mm) ideal. Dieses können Sie genau ablängen und einschweißen. Einfacher ist es, das Rohr vor der Montage auf die Grundplatte in die 19"-Schiene einzuschweißen. So können Sie von der Seite aus Lochschweißungen vornehmen, die kaum noch zu sehen sind. Achten Sie bei der Positionierung des Rohres darauf, dass die speziellen Käfigmuttern noch in die quadratischen Löcher passen!

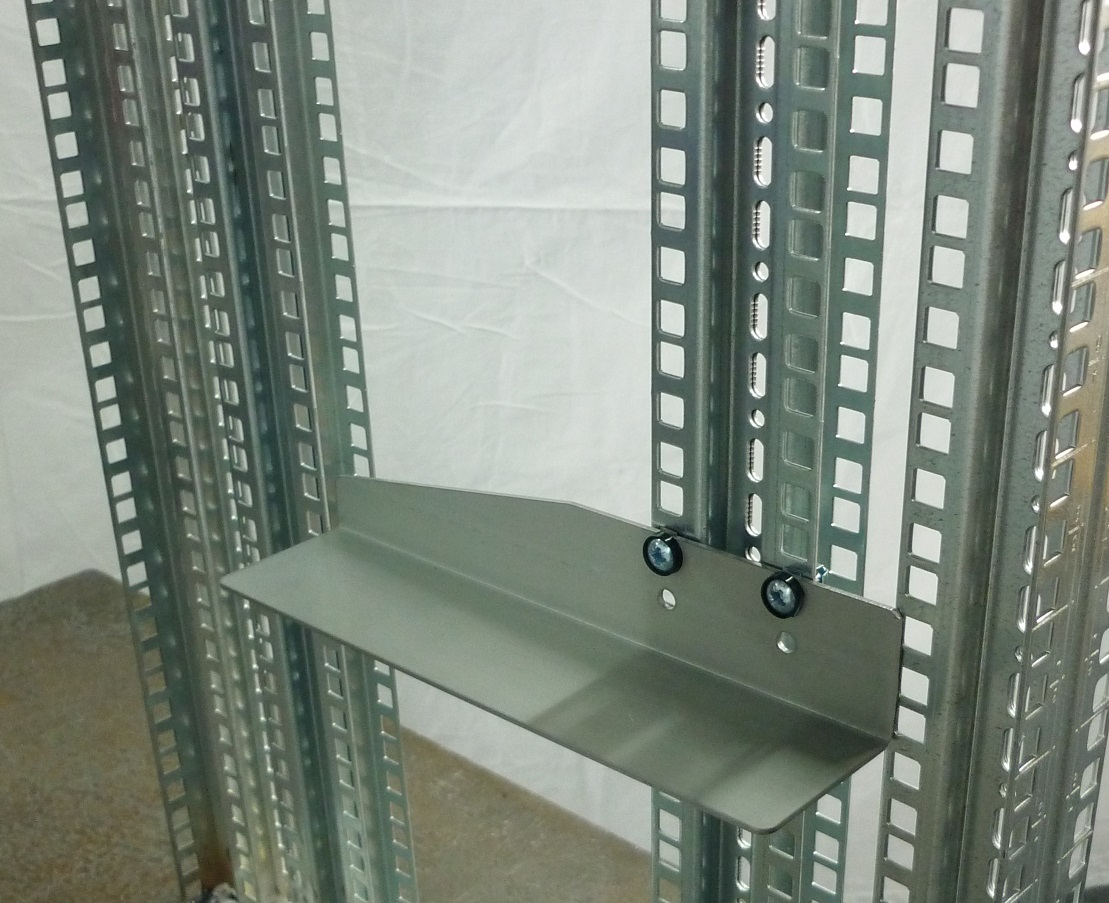

      11.      Mit diesem Modul können Sie schon ein Rack aufbauen. Frontseitig können Sie die 19"-Einbauten mit Käfigmuttern fixieren. Außerdem können Sie zur Abstützung der Einbauten Geräteträger einschrauben.

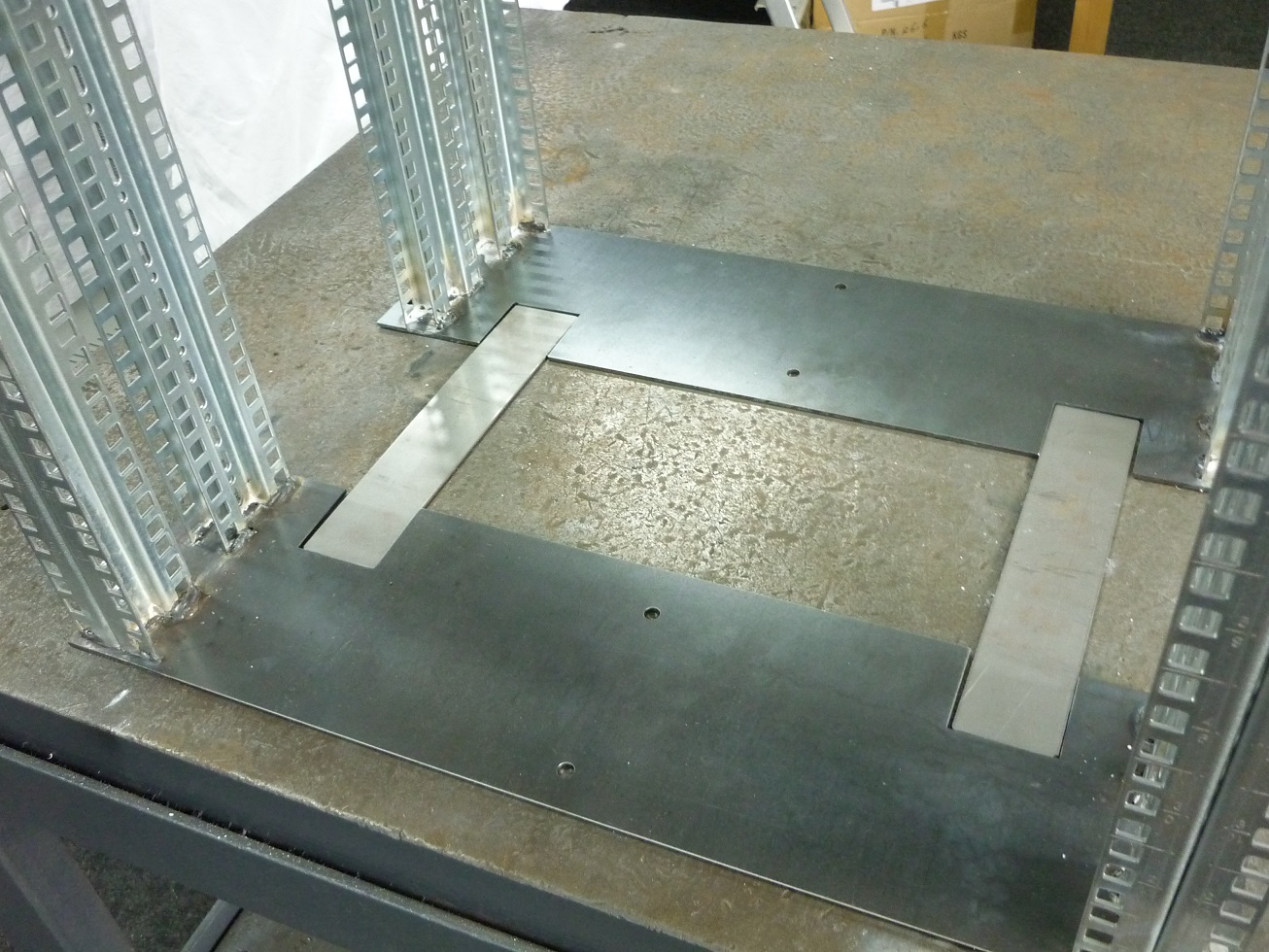

12. Um ein komplettes Rack zu erhalten, das auch auf der Rückseite 19"-Befestigungsebenen bietet, wird das gleiche Element hinter dem ersten Modul platziert. Hierfür sind die rechteckigen Ausbrüche in der Grundplatte vorgesehen. Darin können Sie Distanzstücke (z.B. 50 mm Breite für Flachstahl) einschweißen

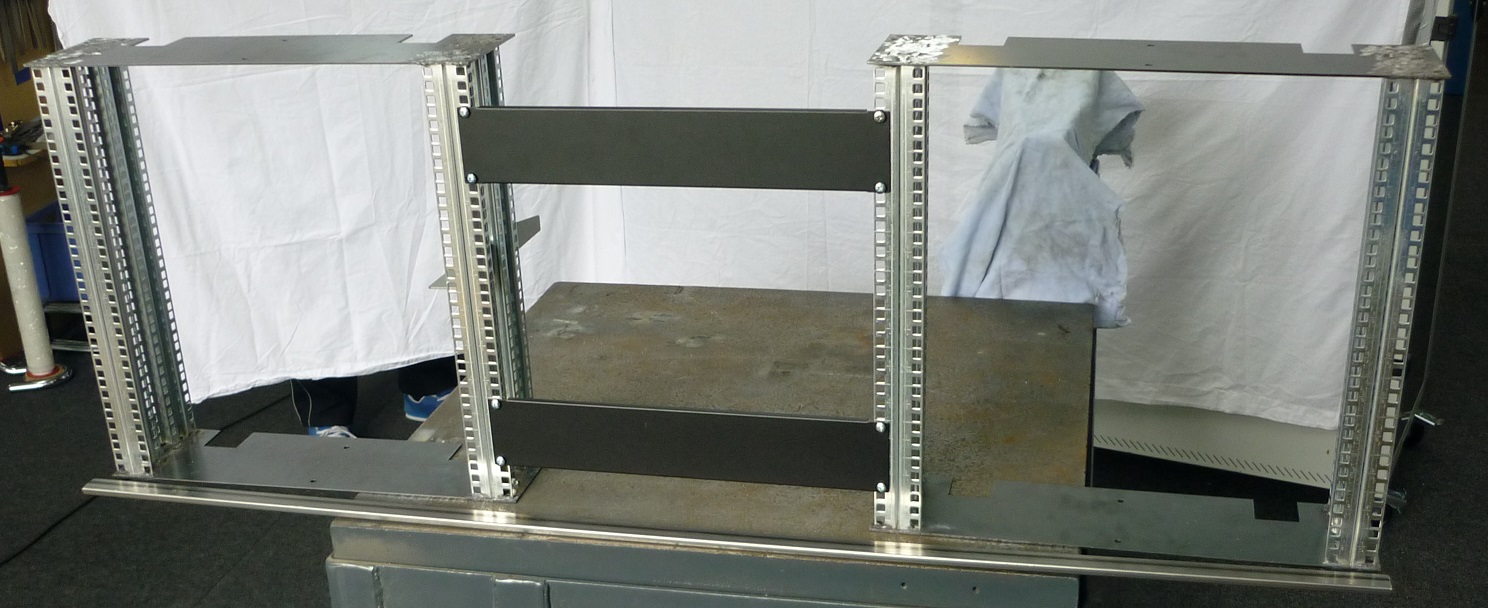

       13.      Nun ist entscheidend, ob Sie ein Segment, zwei Segmente oder sogar drei Segmente zusammenbringen wollen. Hierfür brauchen Sie nur zwei Module, da durch die Doppelschienen die mittlere 19"-Ebene erzeugt wird. Schrauben Sie die zwei Blindplatten ein. Das mittlere Segment können Sie auch als 10"-Bereich ausstatten – dann müssen Sie entsprechend 10"-Blindplatten einschrauben.

14. Um dem Dreierset Stabilität zu geben, empfehlen wir Ihnen einen Trägerrahmen als Unterbau. Dieser lässt sich gut mit dem Fahrzeugboden verschrauben.

1.      Im dargestellten Beispiel brauchen Sie die linke und rechte äußere 19"-Schiene nicht mehr. Sie können die Schiene auch als Basis für die seitliche Verkleidung zur Fahrzeugwand verwenden. Die Löcher der Schiene mit Käfigmuttern können Sie zum Verschrauben von Verkleidungsblechen nutzen.
