Nahezu geräuschlos & ohne Abwärme für den Aufstellungsraum
Ideal für alle ruhigen Betriebsorte: Büro, Konferenz- / Seminarräume, Bibliothek, Krankenhaus, ...

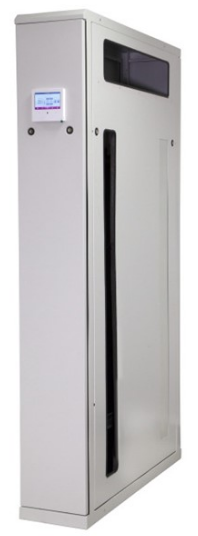

Wollen Sie Kühltechnik an den bestehenden EDV-Schrank nachrüsten? Passend hierzu unser Kühlgerät als Seitenmodul, ausgestattet mit modernster Split- Klimatechnik. Perfekt passend für vorbereitete Schränke. Nahezu geräuschlos durch integrierten Akustikschaum - am Aufstellungsort praktisch nicht zu hören!
Absaugung der Warmluft oben, Kaltluft in den vorderen Schrankbereich. Keine Abwärme (Stauwärme) für den Aufstellungsraum!
Energie-Effizienzklasse A++ durch Kühlsystem in Inverter-Technologie, d.h. es wird nur soviel Energie eingesetzt wie gerade benötigt wird.
Dieser Kühleinheit wird gelistet in: Serverschrank klimatisiert
Ergonomie am Arbeitsplatz durch ausgereifte Technik:

Es wird eine rasche, optimale Kühlung, sowie eine sehr geringe Geräuschentwicklung erzielt. Der geringe Schalldruckpegel des Innengerät, das im Modul verbaut ist, wird durch die eingesetzten speziellen Schalldämmmatten vollkommen absorbiert. Die Klimaanlage ist im Schrank praktisch nicht zu hören! Der Aufstellraum des Schrankes mit Split-Klimaanlage wird nicht aufgeheizt - kein Hitzestau im Raum! Die gekühlte Luft wird durch eine Luftkanal vor die 19 Zoll-Ebene des schallgeämmten Serverschrankes geleitet.


Einzelne Bereiche im Kühlmodul verhalten sich gegenüber dem Schall sehr unterschiedlich; deshalb setzen wir in den gleichen Modul unterschiedliche Schallabsorber aus der Studiotechnik ein. Alle schallharten Flächen sind akustisch gedämmt, was den Lärm erheblich reduziert. Übrigens setzen wir keinen Absorber mit "Eierkarton-Profil" ein. Dies bringt keine Verbesserung der Akustik, wichtig ist das Volumen des Akustikschaumes und die Positionierung im Modul! Zum Einsatz kommt nur zertifizierte Qualitätsware aus Deutschland.
Das Innengerät wird im seitlichen Modul eingebaut. Der Betriebslärm wird durch Akustikmatten quasi vollkommen eliminiert!
Das Außengerät ist Bestandteil der Lieferung und kann im Nebenraum oder an der Außenwand installiert werden.
Das Steuermodul wird am Kühlmodul in ergonomischer Höhe befestigt
Allgemeine Eigenschaften:
Leistungsstufe 3500 W
Vollflächige Innenauskleidung mit speziellem Akustikschaum für besonders leisen Betrieb
Gedämmte Seiten- und Rückwände, abnehmbar
Rückseitiger Auslass für Kabel und Kühlleitungen
Split-Klimaanlage mit Inverter-Technologie, Energie-Effizienzklasse A++
Steuerung über Panel in der Front oder IR-Fernbedienung (enthalten)
Lackierung RAL 7035, lichtgrau (RAL 9005 oder Sonderdesign auf Anfrage erhältlich).
Vorteile des Anreihkühlers
- Nachträglich an einen bestehenden, dichten Schrank anreihbar.
- Sehr leise Technik und damit auch im Büro einsetzbar.
- Kosteneinsparung durch die Kühlung des EDV-Schrankes und nicht des gesamten Aufstellungsraum.
- Wärmeabfuhr durch das Außengerät. Wärmestau im Aufstellungsraum entfällt.
- Energieeinsparung durch das Inverter-System (Energieklasse A++). Es wird nur soviel Energie eingesetzt wie gebraucht wird. Kein einfaches EIN/AUS-System.
Technische Daten des Kühlmoduls:
- Maße (BxTxH) 300x1000x1970mm (mit optionalen Sockel +120mm in der Höhe)
- Seitenwände abnehmbar
- Innenauskleidung vollflächig mit speziellem Akustikschaum für hohe Laufruhe
- Innengerät zur Kühlung eingebaut, abgedichtet zwischen Warm- und Kaltluftebene.
- Ausbruch oben für Warmluftansaugung.
- Ausbruch vorne seitlich für Kaltluftaustritt
- Ausbruch für die Steuerung der Split- Klimaanlage
- Kanalsystem für gezielte Luftstromführung
- Material: Stahlblech und Akustikmatte.
- Farbe: Pulverbeschichtet RAL 7035 (lichtgrau) oder RAL 9005 (schwarz)
Technische Daten des Innengerätes:
- Moderne Inverter-Technologie >> es wird nur so viel Kühlleistung erzeugt wie gebraucht wird.
- Abmessung (HxBxT) bei 3,5 KW = 300x804x193mm im Anreihkühler verbaut
- Gewicht = 7,5 kg.
- Spannungsversorgung 230V/50Hz.
- Luftvolumenstrom 3 Stufen = 360/490/550m³/h.
- Split-Klimagerät 3,5 KW KühlleistungEnergieeffizienzklasse: A++.
Beschreibung des Außengerätes
- Moderne Inverter-Technologie
- Abmessung (HxBxT) bei 3,5 KW = 555x770x300mm.
- Gewicht bei 3,5 KW = 26,5 kg.
- Kältemittel: R32
- Kühlleistung: 3500W.
- Schallpegel: max. 60 dBA. (Außengerät)
- bis zu 25 m Kältemittel-Verbindungsrohre möglich.
- Winterregelung im Außengerät ist bereits eingebaut (Warum Winterregelung? Siehe Information unten)
- Der Arbeitsbereich des Außengerätes beträgt -15°C bis +48°C.
Steuerung der Split-Klimaanlage
- Ausbruch im Kühlmodul für Bedienungspanel
- Kabelfernbedienung in Bedienerhöhe.
- Temperaturanzeige und Steuerung
Die Inbetriebnahme vor Ort ist durch einen ortsansässigen Klimatechniker durchzuführen.
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Beratung und Unterstützung von 19 Zoll-Tec in Bingen unter 06721/3092601
Information zur Winterregelung
Was ist eine Winterregelung bei Kühlmaschinen?
Wie jede maschinelle Anlage benötigen auch Kühlmaschinen eine der Anforderung angemessene Betriebstemperatur. In verschieden Fällen wird das Kälteaggregat einer Umgebungstemperatur unter plus 25°C ausgesetzt. Üblicherweise ist dies der Fall bei Einsatz im Freien, wo die Witterungstemperaturen einen unmittelbaren Einfluss auf das Kälteaggregat nehmen. Durch das Einbinden einer Kondensatordruckregelung (diese steuert die Lüfterdrehzahl) so angemessen und stabilisiert somit die Kondensationstemperatur. Eine weitere eingebrachte Ölsumpfheizung sorgt im Stillstand des Kälteaggregates für die Aufrechterhaltung der Öltemperatur, um eine mangelnde Schmierung durch zu zähes Öl zu vermeiden.
Mögliche Auswirkungen oder Schäden ohne Winterregelung!
Kann die Kältemaschine das Kältemittel, durch zu tiefe Außentemperaturen wie es im Winter der Fall ist, nicht mehr in seinem Kreislauf bewegen ist der Ausfall der Kühlung vorprogrammiert. Ebenso beim Öl vom Auto bekannt! Reißt bei zu kaltem Öl der Schmierfilm und ein Kolbenklemmer ist die Auswirkung, was unweigerlich wieder den Ausfall der Kühlstelle zur Folge hat.
Eine Winterregelung spart nicht nur Betriebskosten, sondern bewahrt vor Ausfällen!
Montagehöhe (HE) | 42 HE / 1970mm |
Breite | 1100mm |
Tiefe | 1000mm |
Farbe | lichtgrau (RAL 7035) |
Kühlleistung | 3500W |
Ausführung | Split- Klima |
Es liegen keine Bewertungen vor
Serverschrank klimatisiert mit Split-Klimaanlage 3500W
Technische Daten des Serverschrankes:
- Maße (BxTxH) 800x1000x1970mm (mit optionalen Sockel +120mm in der Höhe)
- 42 HE Montageschienen vorne und hinten stufenlos tiefenverstellbar
- 3. Befestigungsebene mit 19" Montageschiene in Hutform
- Seitenwände und Rückwand sind abschließbar und abnehmbar
- Fronttür als Glaseinsatztür mit Drehhebelverschluss, abschließbar
- Alle Verkleidungselemente sind abgedichtet
- Alle Schrank-Perforationen sind abgedichtet
- Kabelauslassschleuse unten hinten (auf Wunsch auch an anderer Stelle
- Nivellierfüße
- Erdungsset
- Material: Stahlblech
- Farbe: Pulverbeschichtet RAL 7035 (lichtgrau)
Technische Daten des Kühlmoduls:
- Maße (BxTxH) 300x1000x1970mm (mit optionalen Sockel +120mm in der Höhe)
- Seitenwände abnehmbar
- Innenauskleidung vollflächig mit speziellem Akustikschaum für hohe Laufruhe
- Innengerät zur Kühlung eingebaut, abgedichtet zwischen Warm- und Kaltluftebene.
- Ausbruch oben für Warmluftansaugung.
- Ausbruch vorne seitlich für Kaltluftaustritt
- Ausbruch für die Steuerung der Split- Klimaanlage
- Kanalsystem für gezielte Luftstromführung
- Material: Stahlblech und Akustikmatte.
- Farbe: Pulverbeschichtet RAL 7035 (lichtgrau)
Beschreibung des Innengerätes:
- Abmessung (HxBxT) bei 3,5 KW = 300x804x193mm.
- Gewicht bei 3,5 KW = 7,5 kg.
- Spannungsversorgung 230V/50Hz.
- Luftvolumenstrom 3,5 KW 3 Stufen = 360/490/550m³/h.
- Split-Klimagerät 3,5 KW (von 1,4 bis 4,6 KW)
- Energieeffizienzklasse: A++.
- Inverter Technologie >> es wird nur so viel Kühlleistung erzeugt wie gebraucht wird.
Beschreibung des Außengerätes
- Abmessung (HxBxT) bei 3,5 KW = 555x770x300mm.
- Gewicht bei 3,5 KW = 26,5 kg.
- Kältemittel: R32
- Kühlleistung: 3500W.
- Schallpegel: max. 60 dBA. (Außengerät)
- bis zu 25 m Kältemittel-Verbindungsrohre möglich.
- Winterregelung im Außengerät ist bereits eingebaut
- Der Arbeitsbereich des Außengerätes beträgt -15°C bis +48°C.
Steuerung der Split-Klimaanlage
- Ausbruch im Kühlmodul für Bedienungspanel
- Kabelfernbedienung in Bedienerhöhe.
- Temperaturanzeige und Steuerung
