Wandgehäuse IP55 mit Thermoelektrischem Kühlelement (Peltier)
von 7 bis 20 HE Montagehöhe - Tiefe 600mm

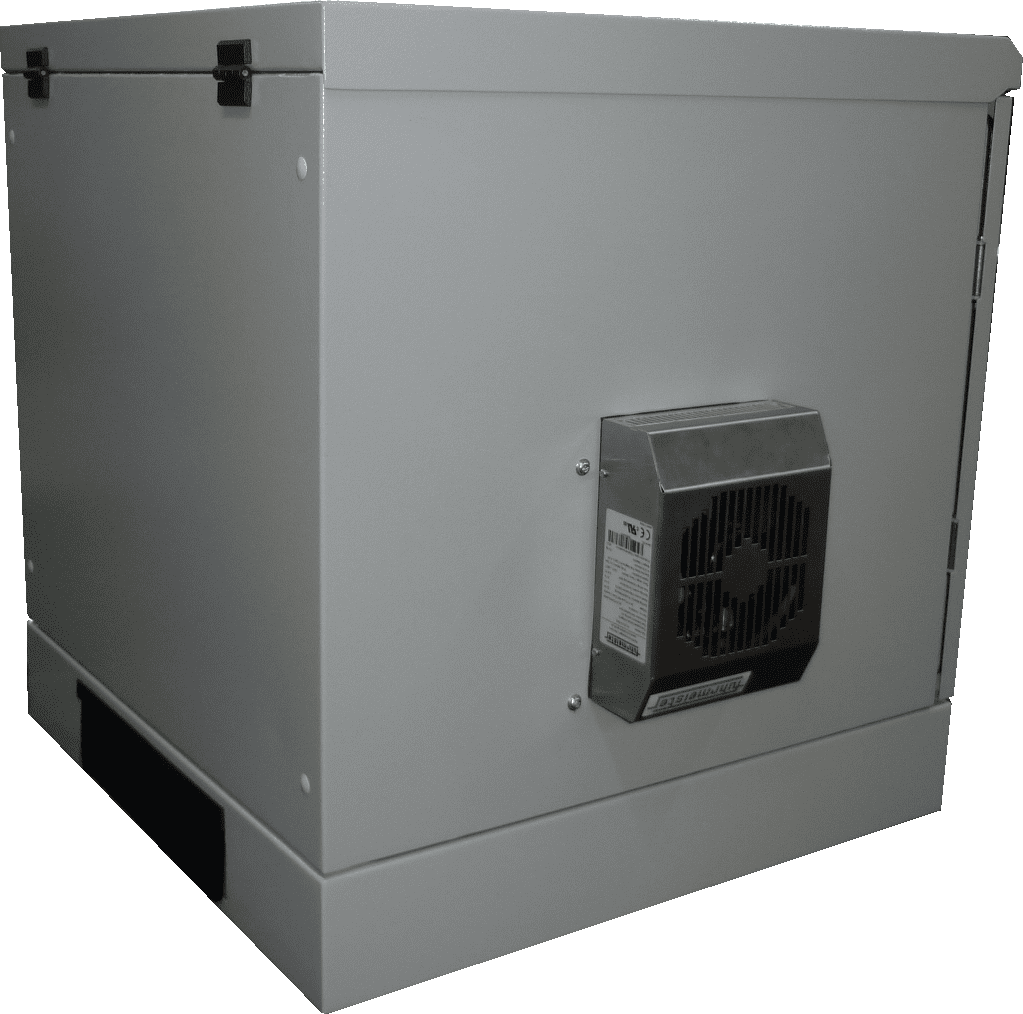

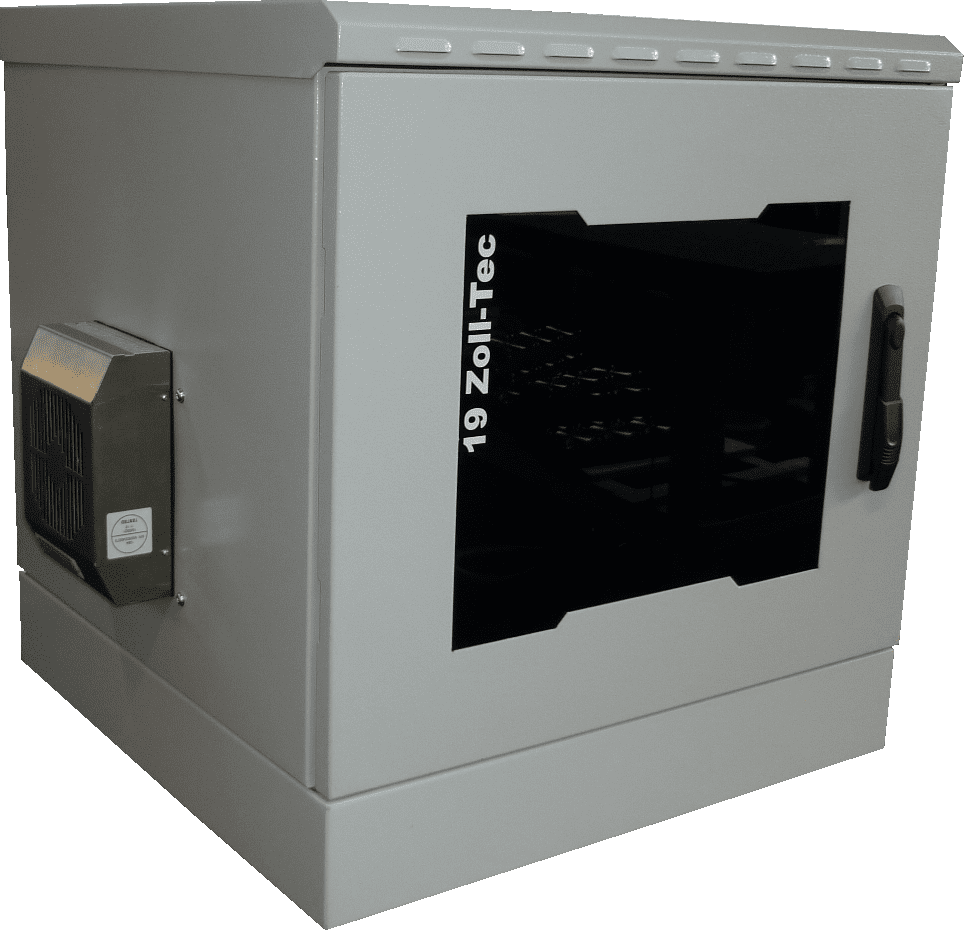

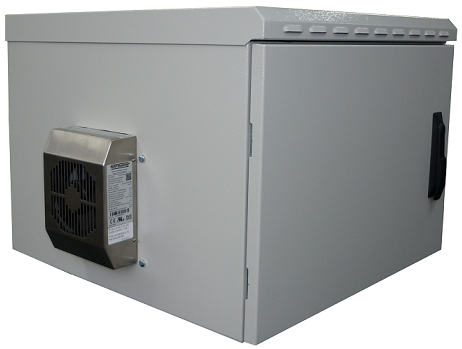

Optional: Ausführung mit GlastürDas Stahlblechgehäuse hat eine Tiefe in 600mm. Das IP55-Gehäuse hat 7 bis 20 Höheneinheit (je nach Auswahl) Montagehöhe. Es ist mit dem geschweißtem Rahmengestell komplett vormontiert. Das gesamte Gehäuse ist verschlossen. Die Dichtungen an Dach und Tür sorgen für Staub- und Wasserschutz. Die Seitenwände sind nicht abnehmbar für eine höhere Dichtigkeit. Der Boden des Gehäuses ist mit PG Verschraubungen versehen. 1 x PG48, 2 x PG21 sowie 3 x Ø 20 mm PVC Kabeltüllen für den Kabeleinlass. Das Dach ist klappbar, das Innendach ist vorbereitet zur Aufnahme des Netzteiles zum Betreiben des Thermoelektrische Elementes (Peltier-Element). Das Kühlelement genannt Peltier Element mit 50W Kühlleistung, ist an der Seite montiert. Das Außengehäuse des Thermoelektrische Elementes besteht aus Edelstahl. Das Gehäuse und die Kühlung sind betriebsbereit.
Dieses gekühlte Gehäuse wird gelistet in: Serverschrank klimatisiert
Beschreibung Gehäuse und Peltier Kühlung:
Stahlblechgehäuse mit geschweißtem Rahmengestell, komplett vormontiert
Dichtungen an Dach und Tür für Staub- und Wasserschutz
Seitenwände sind nicht abnehmbar
Dach ist klappbar, Innendach mit Netzteil IP67

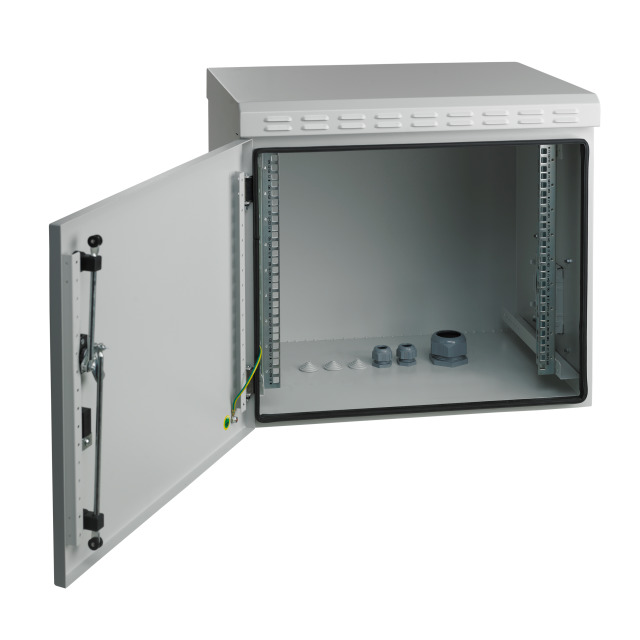

Boden mit PG Verschraubungen 1 x PG48, 2 x PG21 sowie 3 x Ø 20 mm PVC Kabeltüllen
Innen vorne und hinten je 2 x 19" Streben, verzinkt
Fronttür Stahlblech mit zusätzlicher Verstärkung und 3-Punkt-Stangenverschluss, abschließbar (optional mit Glasauschnitt)
Schrankteile innenseitig komplett geerdet
Traglast 100 kg
Lackierung RAL7035, lichtgrau
Schutzart IP55
Sockel zur Aufstellung optional erhältlich (Bilder zeigen den Sockel für die Kabeleinführung bei der Standaufstellung)
Inklusive Zubehör: 4 x Wandhalter, 2 x Schlüssel

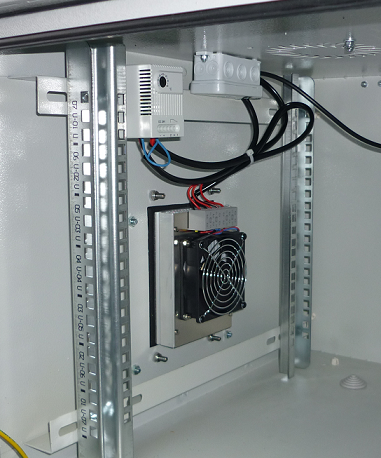

Technische Daten Peltier Element
- Netzkühlleistung /L35/L35) 50W (andere Kühlleistungen auf Anfrage)
- Nennleistung 57,6W
- Stromaufnahme 3,7A
- Temperaturbereich -20... +65°C
- Schutzart extern IP66
- Schutzart intern IP20
- Schutzhaube Edelstahl
Netzteil für den Betrieb der Peltier Kühlung ist außerhalb des Gehäuses um Prozesswärme aus dem Innenraum zu halten. Ein Thermostat im Innenraum des Gehäuses regelt den Kühlbetrieb.
Vielfältig einsetzbar: Mit einem optionalen Sockel kann das IP55 Gehäuse als Standgehäuse genutzt werden!
Ausführung der Profilschiene: 2 vorne - 2 hinten
Art der Kühlung: Thermoelektrisch
Rastermaß: 482,6 mm (19 Zoll)
Mit Dachblech: Ja
Mit Erdung: Ja
Mit Fronttür: Ja
Mit Seitenwänden: Ja
Zerlegbar: Nein
Ausführung: mit Festrahmen
Werkstoff: Stahlblech
Ausführung der Oberfläche: pulverbeschichtet RAL 7035
Schutzart (IP): IP55
Option: Wärmedämmung

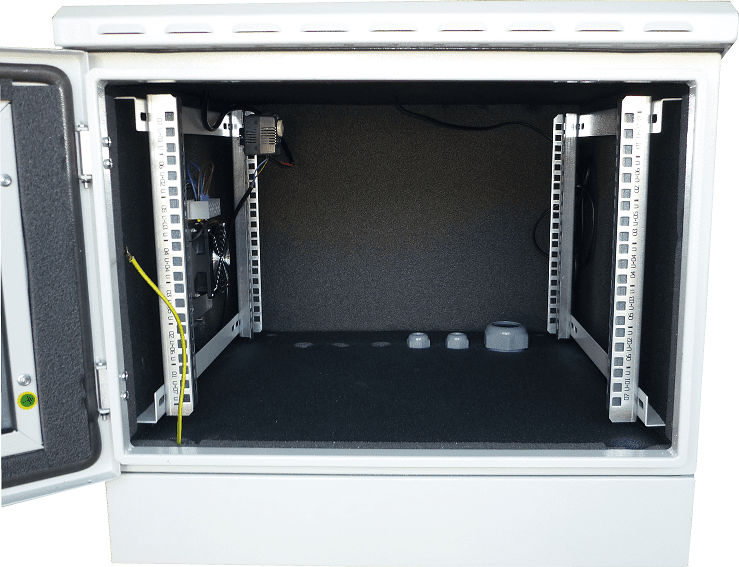

Um den Einfluss von Wärme/Kälte von außen zu minimieren, statten wir den Innenbereich des Gehäuses mit 20mm Dämmmatte aus. Dadurch kann die produzierte Kühlung des Peltiers-Elementes optimal genutzt werden. Das elektische Peltier-Element kann auch als Heizung genutzt werden!
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Vorzugsweise soll das Gehäuse nicht der direkten Sonneneinstrahlung ausgesetzt werden. Hintergrund ist, dass das Gehäuse dann einen Wärmeeintrag von außen erfährt und damit automatisch die Innentemperatur steigt. Diese muss dann zusätzlich zu der Abwärme der eingebauten aktiven Komponenten gekühlt werden. Optional können wir die Gehäuse innen dämmen, um gegen den Wärmeeintrag von außen gegen zu wirken.
Übertrag auf mein Smartphone:
Beratung und Unterstützung von 19 Zoll-Tec in Bingen unter 06721/3092601
| Ausführung | IP55 - hohe Dichtigkeit |
| Kühlleistung | 50W Peltier |
