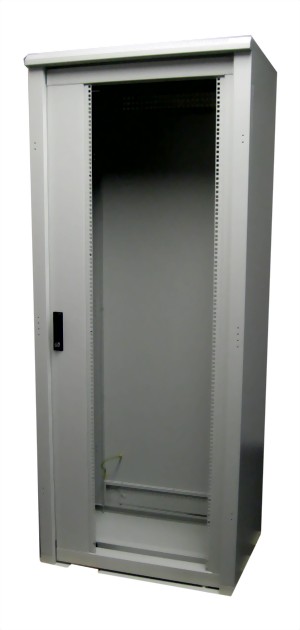

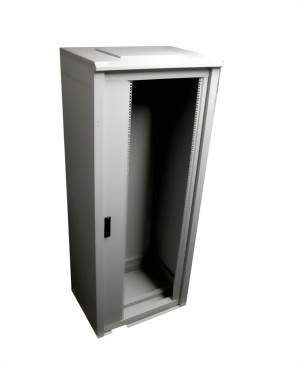

Audioschrank - Standverteiler - 19 Zoll Rack 1970mm hoch; Montagehöhe = 40 HE
Verteiler mit Schwenkrahmen, so kann dieses einzigartige Produkt, das vor allem für die Installation von Audio- und Videoanlagen mit allen ihren Spezifika bestimmt ist, beschrieben werden.
TRITON-SCHWENKHEBELGRIFFE
Triton stellt bereits viele Jahre eigene Schwenkhebelgriff für Standverteiler her. Patent: PUV 2009-22086.
FLEXIBLE TÜRÖFFNUNG

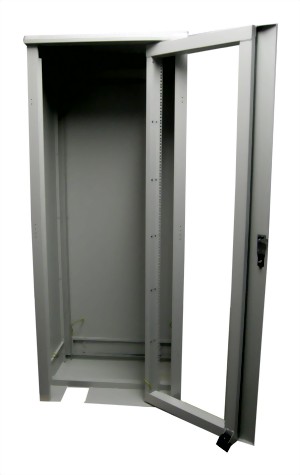

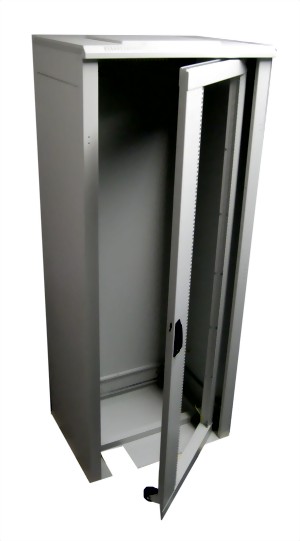

Das Öffnungssystem des Schwenkrahmens ermöglicht eine Türöffnung um 135°. Die maximale Einbautiefe der installierten Anlagen beträgt 400 mm.
Das Öffnungssystem des Schwenkrahmens ermöglicht eine Türöffnung um 135°. Die maximale Einbautiefe der installierten Anlagen beträgt 400 mm.
KÜHLUNG
Der Innenraum des Schrankes wird durch zwei große Lüftungsgitter in der Rückwand, die mit Filtern abgedeckt sind, effektiv belüftet. Eine Belüftungseinheit von Triton, für die im Dach eine verblendete Öffnung vorbereitet ist, kann dies zusätzlich unterstützen.
Der Innenraum des Schrankes wird durch zwei große Lüftungsgitter in der Rückwand, die mit Filtern abgedeckt sind, effektiv belüftet. Eine Belüftungseinheit von Triton, für die im Dach eine verblendete Öffnung vorbereitet ist, kann dies zusätzlich unterstützen.
MAXIMALLAST 300 KG
Der Schwenkrahmen kann dank der Schwerlastrolle, die entgegen der Drehachse des Rah-mens eingebaut ist, mit max. 300 kg belastet werden.
Der Schwenkrahmen kann dank der Schwerlastrolle, die entgegen der Drehachse des Rah-mens eingebaut ist, mit max. 300 kg belastet werden.
Technische Daten des Serverschrankes:
19“-Standverteiler mit Schutzgrad IP20
Verteilerkonstruktion:
– Geschweißter Stahlrahmen mit von innen verschraubten Wänden. Über und unter der Rückwand befinden sich Lüftungsgitter mit Filter.
– Der 19“-Schwenkrahmen im Vorderteil des Schrankes wird durch eine Schwerlastrolle gestützt, Tragkraft des Rahmens 300 kg. Maximale Einbautiefe für Komponenten im Schwenkrahmen 400 mm.
– Einflügeltür in den Ausführungen als Vollblech-, perforierte (80 % Luftdurchlass) oder Glastür mit 4 mm starkem gehärteten Sicherheitsglas können nur vorn am Schrank montiert werden.
– Die Tür und der 19“-Schwenkrahmen haben unabhängige Schließsysteme, auf Wunsch mit unterschiedlicher Schließung.
- Die zulässige Belastbarkeit der Fronttür beträgt max. 20 kg.
- Die Mindestauftragsdicke beträgt 65 µm.
- Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme sowie für Audio-Video-Systeme oder ähnliche Anlagen bestimmt.
- Der Schrankrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen…) sind mit Erdungskabeln verbunden, die ordnungsgemäß befestigt und während der gesamten Nutzungsdauer angeschlossen sein müssen.
- Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
- Als wählbares Zubehör steht eine Montageplatte für die Rückwand zur Verfügung, Code auf Anfrage.
Verteilerkonstruktion:
– Geschweißter Stahlrahmen mit von innen verschraubten Wänden. Über und unter der Rückwand befinden sich Lüftungsgitter mit Filter.
– Der 19“-Schwenkrahmen im Vorderteil des Schrankes wird durch eine Schwerlastrolle gestützt, Tragkraft des Rahmens 300 kg. Maximale Einbautiefe für Komponenten im Schwenkrahmen 400 mm.
– Einflügeltür in den Ausführungen als Vollblech-, perforierte (80 % Luftdurchlass) oder Glastür mit 4 mm starkem gehärteten Sicherheitsglas können nur vorn am Schrank montiert werden.
– Die Tür und der 19“-Schwenkrahmen haben unabhängige Schließsysteme, auf Wunsch mit unterschiedlicher Schließung.
- Die zulässige Belastbarkeit der Fronttür beträgt max. 20 kg.
- Die Mindestauftragsdicke beträgt 65 µm.
- Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme sowie für Audio-Video-Systeme oder ähnliche Anlagen bestimmt.
- Der Schrankrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen…) sind mit Erdungskabeln verbunden, die ordnungsgemäß befestigt und während der gesamten Nutzungsdauer angeschlossen sein müssen.
- Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
- Als wählbares Zubehör steht eine Montageplatte für die Rückwand zur Verfügung, Code auf Anfrage.
Liste der möglichen Ausführungen
|
Typ
|
Nutzbare
Höhe (HE)
|
Höhe
(mm)
|
Breite
(mm)
|
Tiefe
(mm)
|
Drehrichtung
des Rahmens
|
Typ der
Vertikalen
|
Tür
|
|
VDA-42-X86-CXX-A1
|
40
|
1970
|
800
|
600
|
rechts
|
L
|
ohne Tür
|
|
VDA-42-B86-CAX-A1
|
40
|
1970
|
800
|
600
|
rechts
|
L
|
Rechtsanschlag
|
|
VCA-42-X86-CXX-A1
|
40
|
1970
|
800
|
600
|
links
|
L
|
ohne Tür
|
|
VFA-42-X86-CXX-A1
|
40
|
1970
|
800
|
600
|
rechts
|
U
|
ohne Tür
|
|
VFA-42-B86-CAX-A1
|
40
|
1970
|
800
|
600
|
rechts
|
U
|
Rechtsanschlag
|
|
VCA-42-A86-CAX-A1
|
40
|
1970
|
800
|
600
|
links
|
L
|
Linksanschlag
|
Standardausführung Drehrichtung des Rahmens = rechts
Eine Ausführung mit Drehrichtung = links ist möglich, bitte nachfragen!
Optionen - Erweiterungen
- Montageplatte für die Rückwand, 24 + 30HE = 670x480mm; 40HE = 670x680mm
- Fronttür mit Sicherheitsglaseinsatz
- Belüftungseinheit im Dach
