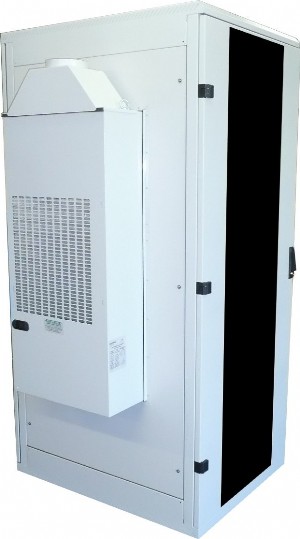

Klimatisierter Schrank 42 HE mit 830W bis 1960W Kompakt-Kühlanlage

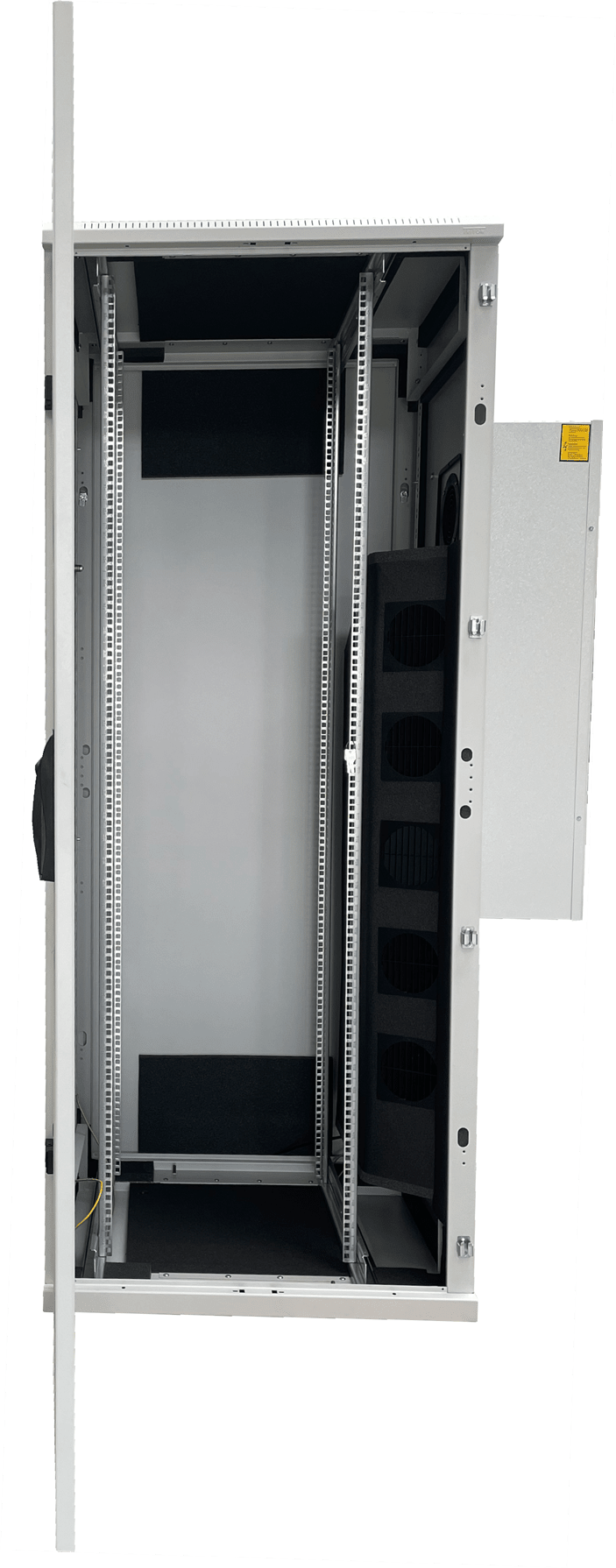

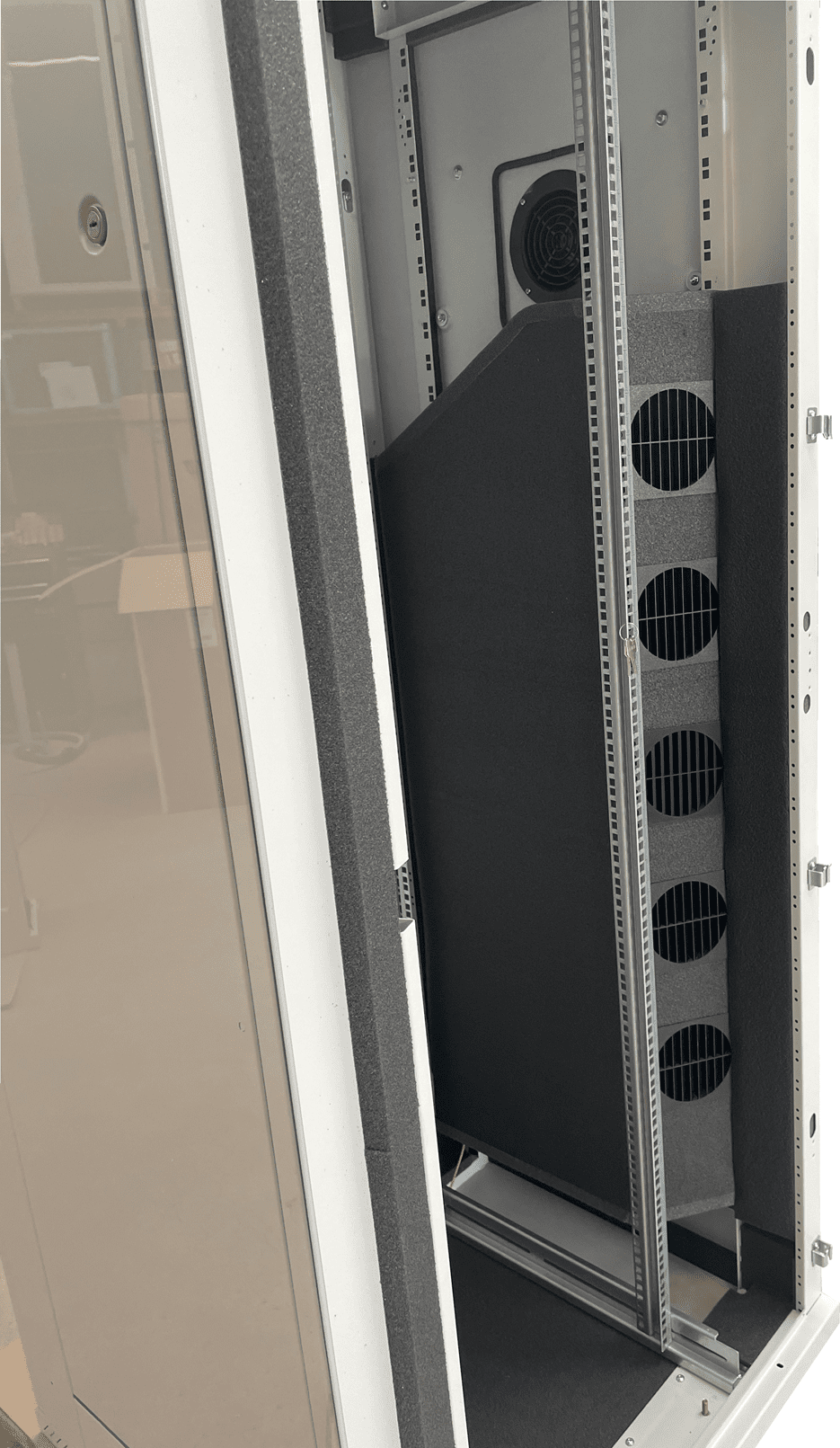

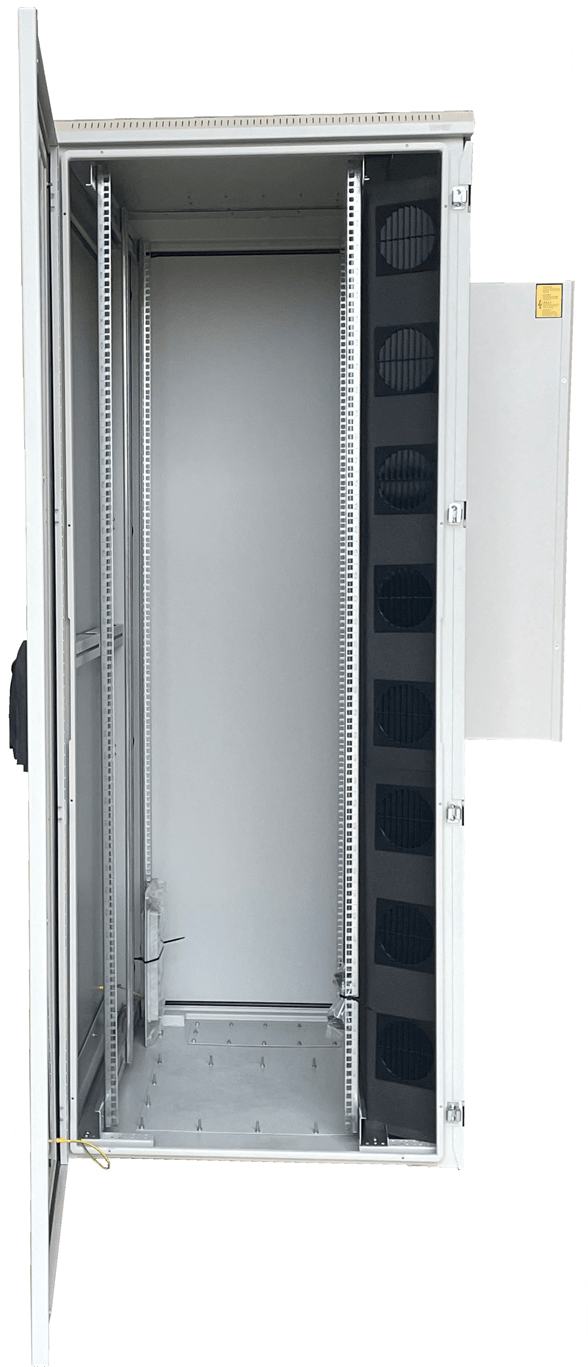

Dieser 19 Zoll Schrank ist mit integrierter Kühltechnik ausgestattet. Die Kaltluft wird direkt in den unteren Schrank-Bereich geleitet. Die von Rechnern und aktiven Komponenten erzeugte Warmluft wird oben abgesaugt. So entsteht ein Kühlkreislauf.
Dieser gekühlte IT-Schrank wird gelistet in: Serverschrank klimatisiert

Der
19 Zoll-Schrank ist vollkommen abgedichtet (IP54) um die Bildung von
Kondenswasser zu minimieren. Alle Verkleidungselemente sind abgedichtet
und abnehmbar für Montage- und Wartungsarbeiten. Zur Evakuierung kann ein optionaler Ablufthutzen eingesetzt werden.

Das Kühlprinzip der Kompakt-Kühlanlage

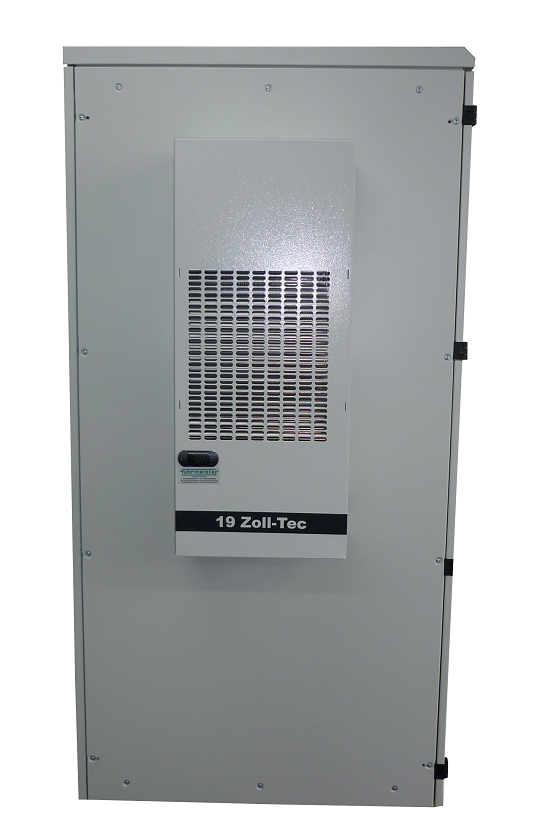

Seitlich montierte Kühlgeräte sind sogenannten Anbaugeräte. Vorteile sind im optimierten Luftkreislauf (warme Schrankluft wird oben in das Kühlgerät geführt, kalte Luft wird unten eingeblasen). Der zweite Kreislauf bringt die Prozeßwärme an die Raumluft. Deshalb ist es wichtig den Raum zu belüften um Stauwärme abführen zu können, oder aber einen passenden Abluftstutzen (optional) zu montieren um mit einem Abluftschlauch die Wärme aus dem Raum zu transportieren.
- BxTxH: 800x1000x1970mm plus Kühlgerät
- Stabiler geschweißter Trägerrahmen
- Fronttür mit 4mm Sicherheitsglas mit versenkbarem Drehhebelverschluss, abschließbar, Türöffnungswinkel fast 180°
- Fronttür mit Mehrpunktschließung
- Rückwand und Seitenwand abnehmbar
- Alle Verkleidungselemente sind abgedichtet
- 4 Stück stufenlos tiefenverstellbare, 19"-Befestigungsschienen nach DIN 41494 (IEC-Norm 297)
- zusätzliche 3. Ebene als Hutprofil zur Unterstützung von weniger tiefen Einbauten
- Kabelauslass im Boden mit IP54 Kabeldurchgängen
- max. Schrankbelastung 400kg
- Gewicht ca. 101 kg
- 4 Nivellierfüße
- Erdungsset für alle abnehmbare Blechteile
- zentraler Erdungspunkt M8 im Boden
- Material: Stahl-Tiefziehblech
- Oberfläche: Pulverbeschichtung RAL 7035 (lichtgrau)
- 2 Schlüssel für alle Schlösser
Auswahl Kühlgerät 830 W
- BxTxH 280x237x630mm
- Gewicht 28 kg
- Versorgungsspannung 230V
- Kühlleistung 830W
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 250m³/h
- Geräuschpegel 67 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1020 W
- BxTxH 400x237x950mm
- Gewicht 38kg
- Versorgungsspannung 230V
- Kühlleistung 1020W
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 350m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1420 W
- BxTxH 400x237x455mm
- Gewicht 45 kg
- Versorgungsspannung 230V
- Kühlleistung 1420W
- Kältemittel R134a, 520gr.
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 400m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1960 W
- BxTxH 400x237x950mm
- Gewicht 46kg
- Versorgungsspannung 230V
- Kühlleistung 1960W
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 400m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Wichtiger Hinweis:
Das Seitenkühlgerät gibt
Abwärme in den Raum ab. Hierdurch kann der Aufstellort erwärmt
werden! Der Aufstellungsort und damit die Anordnung des Kühlgerätes muss
so gewählt sein, dass eine gute bauseitige Be- und Entlüftung
gewährleistet ist. Oder Sie wählen den optionalen Abluftstutzen. Damit kann die Warmluft nach außen oder in ein Entlüftungssystem geleitet werden.
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Beratung und Unterstützung von 19 Zoll-Tec in Bingen unter 06721/3092601
Übertragung auf mein Smartphone:
Montagehöhe (HE) | 42 HE / 1970mm |
Breite | 800mm |
Tiefe | 1000mm |
Farbe | lichtgrau (RAL 7035) |
Ausführung | Seitenkühlgerät |
19 Zoll-Klimaschrank 42HE, 800x1000x1970, 850W Kühlleistung
Beschreibung:
Schrank
- BxTxH: 800x600x1970mm plus Kühlgerät
- Stabiler geschweißter Trägerrahmen
- Fronttür mit 4mm Sicherheitsglas mit versenkbarem Drehhebelverschluss, abschließbar, Türöffnungswinkel fast 180°
- Rückwand abnehmbar und abschließbar mit 2 Schlössern
- 2 Seitenteile abschließbar und abnehmbar mit je 2 Schlösser
- Alle Verkleidungselemente sind abgedichtet
- 4 Stück stufenlos tiefenverstellbare, 19"-Befestigungsschienen nach DIN 41494 (IEC-Norm 297)
- zusätzliche 3. Ebene als Hutprofil zur Unterstützung von weniger tiefen Einbauten
- Kabelschleuse mit Kabelbürste in der Rückwand zum Verschließen des Kabelauslasses 90x370mm
- max. Schrankbelastung 400kg
- Gewicht ca. 101 kg
- 4 Nivellierfüße
- Erdungsset für alle abnehmbare Blechteile
- zentraler Erdungspunkt M8 im Boden
- Material: Stahl-Tiefziehblech
- Oberfläche: Pulverbeschichtung RAL 7035 (lichtgrau)
- 2 Schlüssel für alle Schlösser
Kühlgerät
- BxTxH 280x270x630mm
- Gewicht 28 kg
- Versorgungsspannung 230V
- Kühlleistung 830W
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 250m³/h
- Geräuschpegel 67 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Hersteller: 19 Zoll-Tec GmbH
