Möbeleinbau Lüftermodul mit 3 Silent-Lüfter
Möbellüfter
Möbel Ventilatorem leise Ausführung
Tabelle der Lärmpegel
3 Silentlüfter für den leisen Wärmeaustausch in Möbeln
Möbellüfter
Möbel Ventilatorem leise Ausführung
Tabelle der Lärmpegel
3 Silentlüfter für den leisen Wärmeaustausch in Möbeln

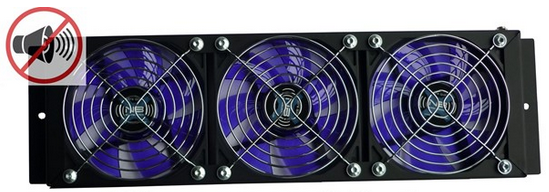

Möbeleinbau Lüftermodul mit 3 Silent-Lüfter

3 sehr leise Silent-Lüfter für Luftzirkulation im Schrank, Low Noise. Zum Selbsteinbau in den Holz oder Blechschrank.
(1)
Bewertung schreiben
Art.-Nr. M-3L
190,00 € *
zzgl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Merken
Vergleichen
Fragen?
Weitersagen
  • BeschreibungLüftermodul mit 3 Silent-Lüfter zum Einbau in Möbel Silent-Belüftungseinheit für den Sonderbau - Selbsteinbau in Schränken Spezielle Ausführung der Belüftungseinheit für den Möbeleinbau. Zur Evakuierung der angestauten Luft und um Wärmenester zu vermeiden. Eingesetzt werden Akustiklüfter. Diese...
  • Bewertungen1
Schließen

Lüftermodul mit 3 Silent-Lüfter zum Einbau in Möbel

Silent-Belüftungseinheit für den Sonderbau - Selbsteinbau in Schränken

3 Lüfter zum Einbau in Möbeln

Spezielle Ausführung der Belüftungseinheit für den Möbeleinbau. Zur Evakuierung der angestauten Luft und um Wärmenester zu vermeiden. Eingesetzt werden Akustiklüfter. Diese Lüfter werden gerne eingesetzt für den Serverschrank schallgedämmt.
.


Wir setzen spezielle geräuschoptimierte Premiumlüfter die in Deutschland entwickelt werden, ein. Leistung pro Lüfter = 69m³/h (freiblasend), Schalldruck 13,2 dB/A


Prinzip-Schaltung

Lüfter zum Selbsteinbau

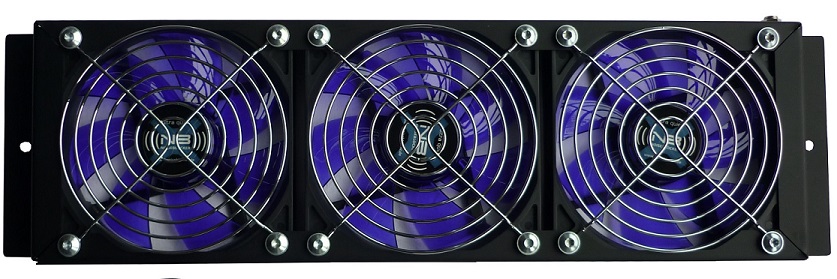

Lüftermodul mit 3 Silent-Lüfter

  • Breite = 125mm
  • Länge = 445mm
  • Tiefe = 40mm
  • 3 Silent-Lüfter 120mm
  • 3 Schutzgitter nach außen hin
  • Elektr. Anschluss Hohlsteckerbuchse 2,1mm
  • 2 Schwingungsdämpfer (10mm bohren)
  • 2 Schrauben M5x25 mit Unterlegescheiben
  • Steckernetzteil 12V
  • Leistungsaufnahme 0,96 Watt pro Lüfter
Vorbereitung am Schrank:
Ausbruch  400mmx125mm
Befestigungslochabstand = 425mm (mittig vom Ausbruch)
10mm bohren für den Einsatz der Schwingungsdämpfer, oder das Modul mit Spax-Schrauben im Holz fixieren.
Lieferung betriebsbereit mit Netzteil und mit Schwingungsdämpfer um Körperschallübertragung auf das Holz- oder Stahlgehäuse (Gitarrenbodeneffekt) zu unterdrücken.
Die Luft wird nach hinten, aus dem Schrank gedrückt. Umgekehrte Richtung (einblasende Lüfter) ist möglich. Bitte entsprechende Info an uns leiten.
Farbe RAL 9005 (schwarz).

Übertrag auf mein Smartphone:
3x leise 120er Lüfter zum Einbau in Möbeln
FAQ
Kann die Lüftereinheit mit einer Temperatursteuerung gesteuert werden?
Unser Thermostat und die elektronische Steuerung (Fox) können verwendet werden. Gerne schließen wir die Einheit gleich mit an - kostenneutral.

Wieviel Luftleistung benötige ich um genügend Kühlung in meinem EDV-Schrank zu erhalten?
Um den benötigten Luftdurchsatz in einem Serverschrank zu erreichen müssen verschiedene Faktoren berücksichtigt werden. So spielt die Temperatur außerhalb des Schrankes eine Rolle. Des weiteren die gewünschte Innentemperatur, die Verlustleistung der eingebauten Geräte, die Lage zur Meereshöhe und der statische Staudruck. Wenden Sie sich an unseren Suport (06721/3092601). Wir unterstützen Sie bei der Berechnung!

Berechnung der erforderlichen Luftmenge

Zur vereinfachten Berechnung der erforderlichen Luftmenge zur Kühlung in z.B. einem EDV-Schrank kann die folgende Tabelle verwendet werden. Hierfür benötigen Sie folgende Werte:

-> Die thermische Wärmeabgabe der installierten Geräte im Schrank [Watt]
-> Die maximal zulässige Temperatur innerhalb des Schranks [°C]
-> Die maximale Umgebungstemperatur außerhalb des Schranks [°C]

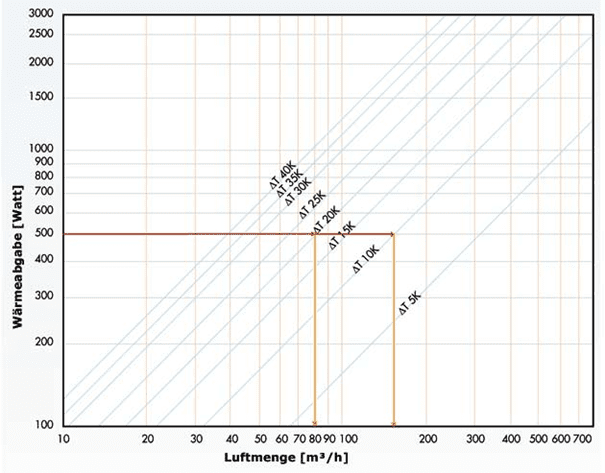

Luftmengenberechnung für die Lüfterauslegung

Zunächst wird aus den beiden Temperaturen die Differenz [ΔT] errechnet.

Ausgehend von der Wärmeabgabe [Watt] der Installationen im Schaltschrank folgen Sie der grünen, horizontalen Linie, bis diese die entsprechende diagonale, blaue Linie des gesuchten ΔT schneidet. Von diesem Schnittpunkt ausgehend senkrecht nach unten (orange Linie) gibt die erforderliche Luftmenge in m³/h an.

Im Beispiel:

max. Außentemperatur = 20 °C,

max. zulässige Temperatur im Schaltschrank = 40 °C.

Daraus ergibt sich ein ΔT von 20 °K.

Die Wärmeabgabe der elektrischen Installation im Schaltschrank beträgt 500 Watt.
Die erforderliche Luftmenge beträgt folglich 80 m³/h. Ist die max. Außentemperatur mit 30 °C angesetzt, ergibt dies ein ΔT von 10 °K. In diesem Fall ist die erforderliche Luftmenge 160 m³/h (freiblasend).

Bewertung schreiben

sehr leise Lüfter, gutes Design

Von: Kleeblattschule Datum: Donnerstag, 26. Oktober 2017

Lüftereinheit ist TOPP und wir würden bei Bedarf immer wieder bestellen. Wir haben 2 der Lüfter in unseren Medienmöbeln verbaut um die erwärmte Luft heraus zu bekommen. Das funktioniert einwandfrei. Kann ich gerne weiterempfehlen.
