Mit moderner Technologie Energiekosten effektiv senken
Die neuen EDV-Kühlgeräte realisieren eine revolutionäre Energieeffizienz durch:
- Innovative Hybrid-Technik
- Heat Pipe-Technologie
- Drehzahlgeregelte Komponenten
- Einzigartigen Mehrspannungsfähigkeit für den weltweiten Einsatz
- Touchdisplay für eine intuitive Bedienung
- 75% Energieeinsparung gegenüber der Standard-Kühltechnik
- Kühlluftmanagement durch Kaltgangtechnologie
Dieser gekühlte IT-Schrank wird gelistet in: Serverschrank klimatisiert
Hoch effektive Kühlung durch modernste Kühltechnik:

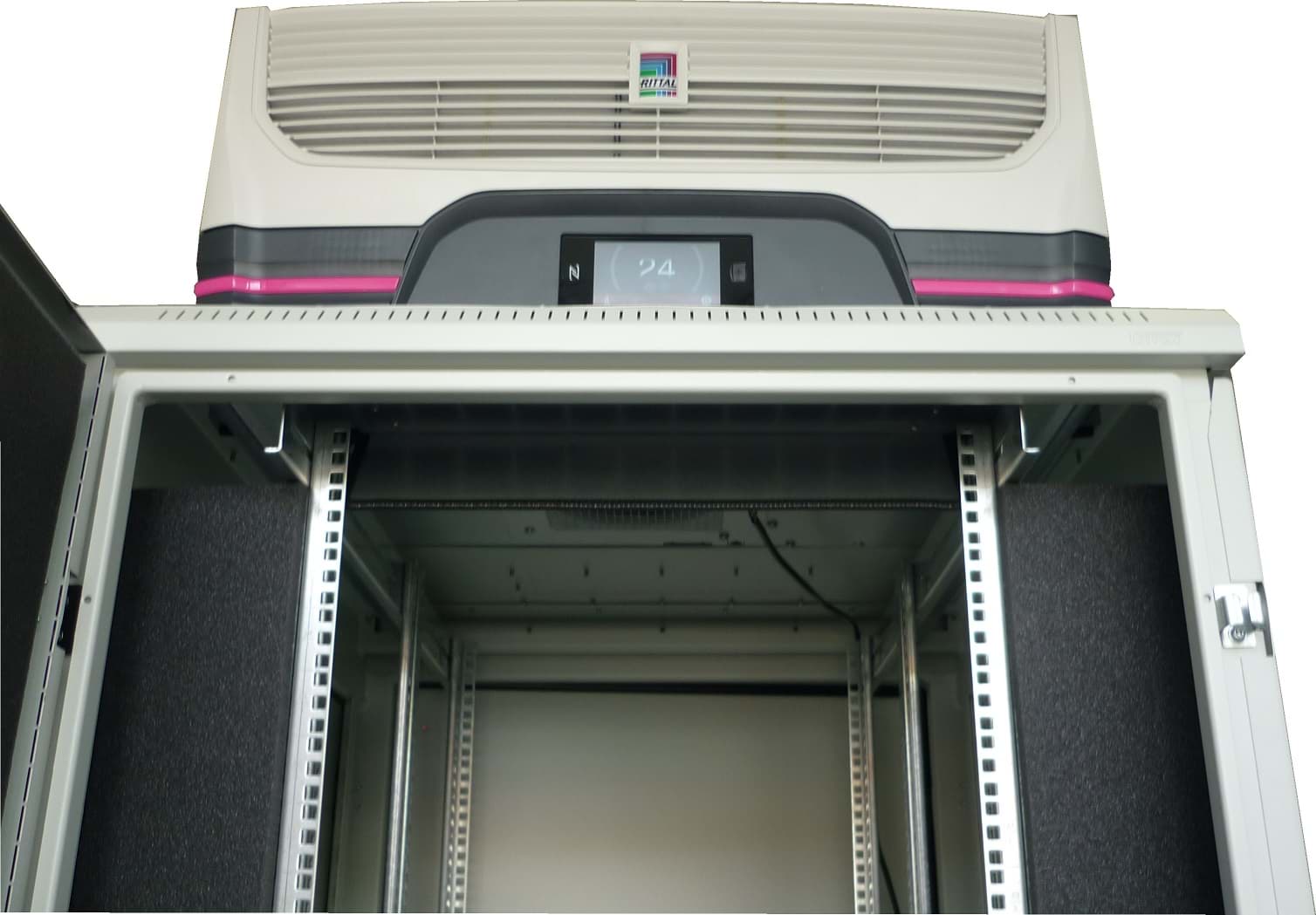

 | Dachaufbau-Kühlgerät Blue e+ Durchschnittlich 75 % Energieeinsparung durch drehzahlgeregelte Komponenten und Heat Pipe-Technologie! |

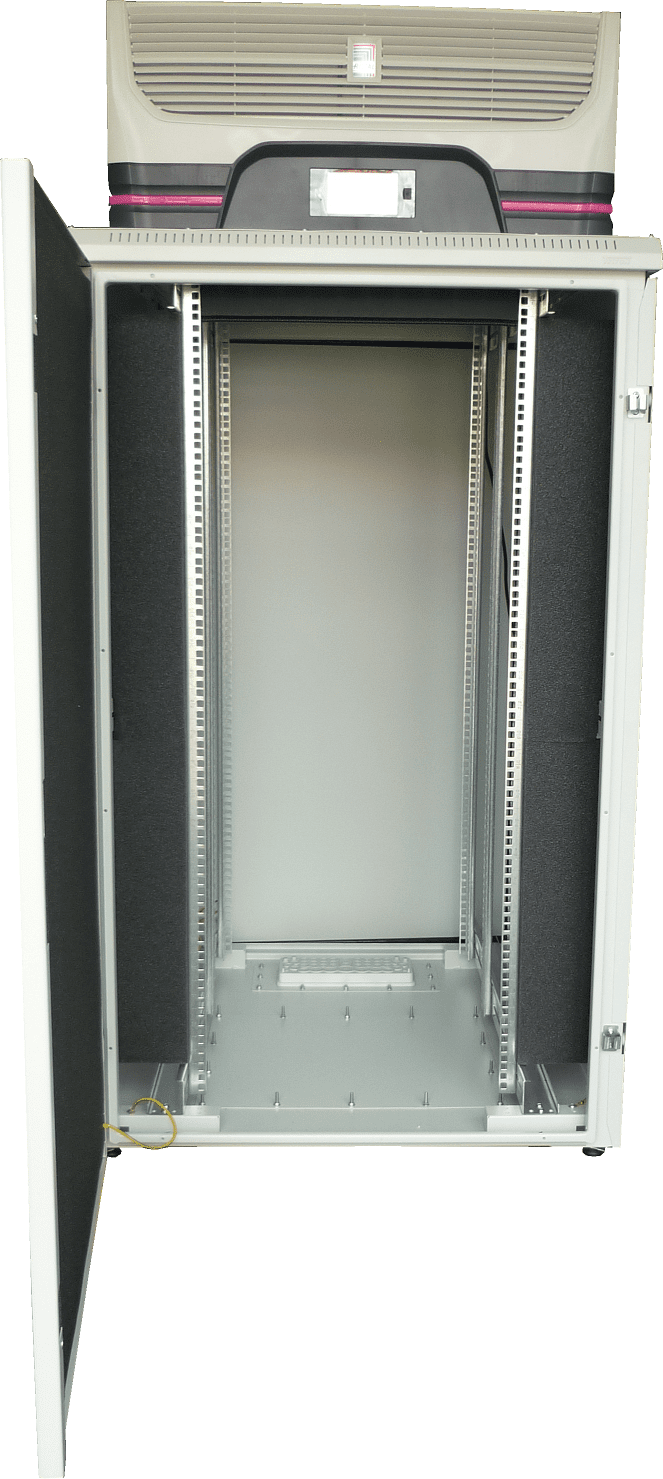

 | Um die Bildung von Kondensatwasser zu minimieren, ist der 19 Zoll-Schrank komplett abgedichtet. Alle Verkleidungselemente sind abnehmbar für Montage- und Wartungsarbeiten. |
Optimierung der Kühlung mit dem energieeffizienten Kaltgangsystem
Zusätzlich zu der hohen Effektivität des neuen Kühlgerätes erhöhen wir den Wirkungsgrad und trennen den IT-Schrank in einen Kalt- und eine Warmbereich auf. So kann die gekühlte Luft noch effektiver genutzt werden, was wiederum Kosten einspart. Dieses energieeffiziente Kaltgangsystem wird vorzugsweise in modernen Rechenzentren eingesetzt. Wir arbeiten mit der gleichen Technik, aber auf den einzelnen IT-Schrank adaptiert.
Die Effektivität des Kühlkreislaufes wird durch eine zielgerichtete Kühlluftführung gesteigert. Das bedeutet, dass die gekühlte Luft vom Dach-Kühlgerät nicht unkontrolliert in den Schrankinnenraum geblasen, sondern zielgerichtet abgefangen und in den vorderen Freiraum zwischen der 19 Zoll-Ebene und der Vordertür geleitet wird. Da wir weiterhin den freien, seitlichen Zwischenraum zwischen Schrankaußenwand und der Befestigungsschiene schließen, haben wir einen Kaltluftkanal vor den eingebauten Geräten (Kaltgangsystem). Offene Bereiche in der Montageebene können durch Blindplatten verschlossen werden. Die durch die eingebauten, aktiven Geräte erzeugte Prozesswärme wird hinter der Montageebene abgefangen, vom Kühlgerät angesaugt und wieder klimatisiert im vorderen (Kaltgang-) Bereich ausgestoßen. Ein effektiver Kühlkreislauf entsteht - ohne klimatischen Kurzschluss.
|

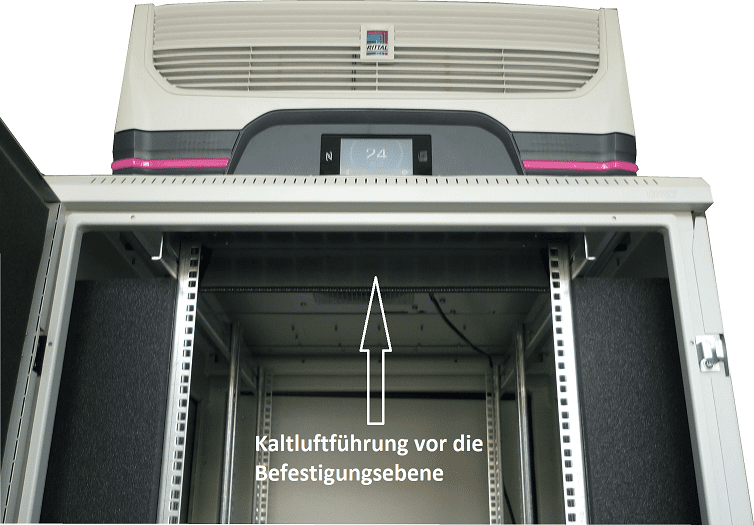

| Die Kaltluft wird mit einem Luftleitblech direkt vom Rittal-Kühlgerät vor die Montageebene geführt. Durch Verschließen der offenen Bereiche mit Blindplatten in der Montageebene wird die Kaltluft zielgerichtet dorthin geführt die der Betreiber frei gelassen hat. Die Befestigungsebene und die abgedichtete Fronttür bilden einen effektiven Kaltluftkanal. |
|

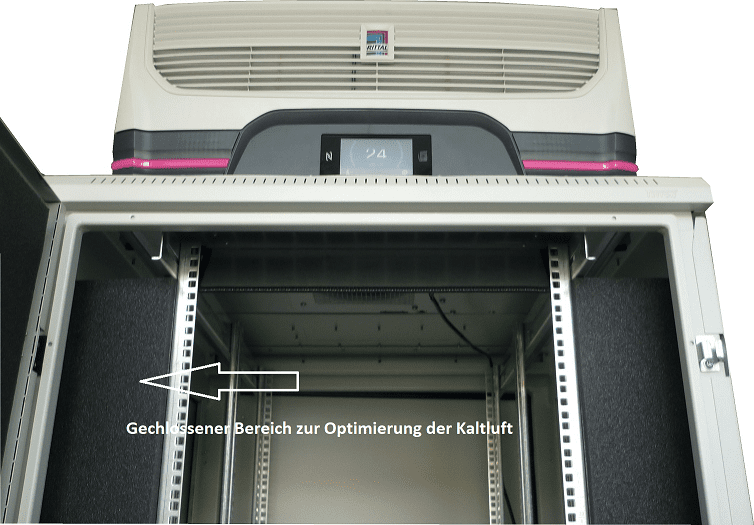

| Verschluss des offenen Bereiches zwischen Montageebene und Seitenwand. Dadurch kein Verlust der Kühlung und eine effektive, energiesparende Nutzung der Luft. |
Verkleidung
Alle Verkleidungselemente sind für Wartungszwecke abnehmbar. Durch einen abgedichteten Kabelauslass können Kabel durch den Schrankboden oder Deckel geführt werden.
- BxTxH: 800x1000x1320mm plus Kühlgerät
- Stabiler geschweißter Trägerrahmen
- Serverschrank ist komplett abgedichtet (IP54)
- Fronttür mit 4mm schwarzem Sicherheitsglas mit versenkbarem Drehhebelverschluss mit Mehrpunktschließung, abschließbar, Türöffnungswinkel fast 180°. Die Fronttür ist innen mit einer Isoliermatte ausgestattet um Kondenswasser an der Scheibe zu unterbinden.
- Rücktür als Vollblechtür mit versenkbarem Drehhebelverschluss mit Mehrpunktschließung, abschließbar, Türöffnungswinkel fast 180°
- 2 Seitenteile abnehmbar
- Alle Verkleidungselemente sind abgedichtet
- 4 Stück stufenlos tiefenverstellbare, 19"-Befestigungsschienen nach DIN 41494 (IEC-Norm 297)
- zusätzliche 3. Ebene als Hutprofil zur Unterstützung von weniger tiefen Einbauten
- Kabelschleuse zum individuellen Einsatz im Boden oder im Dach
- max. Schrankbelastung 400kg
- Gewicht ca. 110 kg (mit Kühlgerät)
- 4 Nivellierfüße
- Erdungsset für alle abnehmbare Blechteile
- zentraler Erdungspunkt M8 im Boden
- Material: Stahl-Tiefziehblech
- Oberfläche: Pulverbeschichtung RAL 7035 (lichtgrau)
- 2 Schlüssel für alle Schlösser

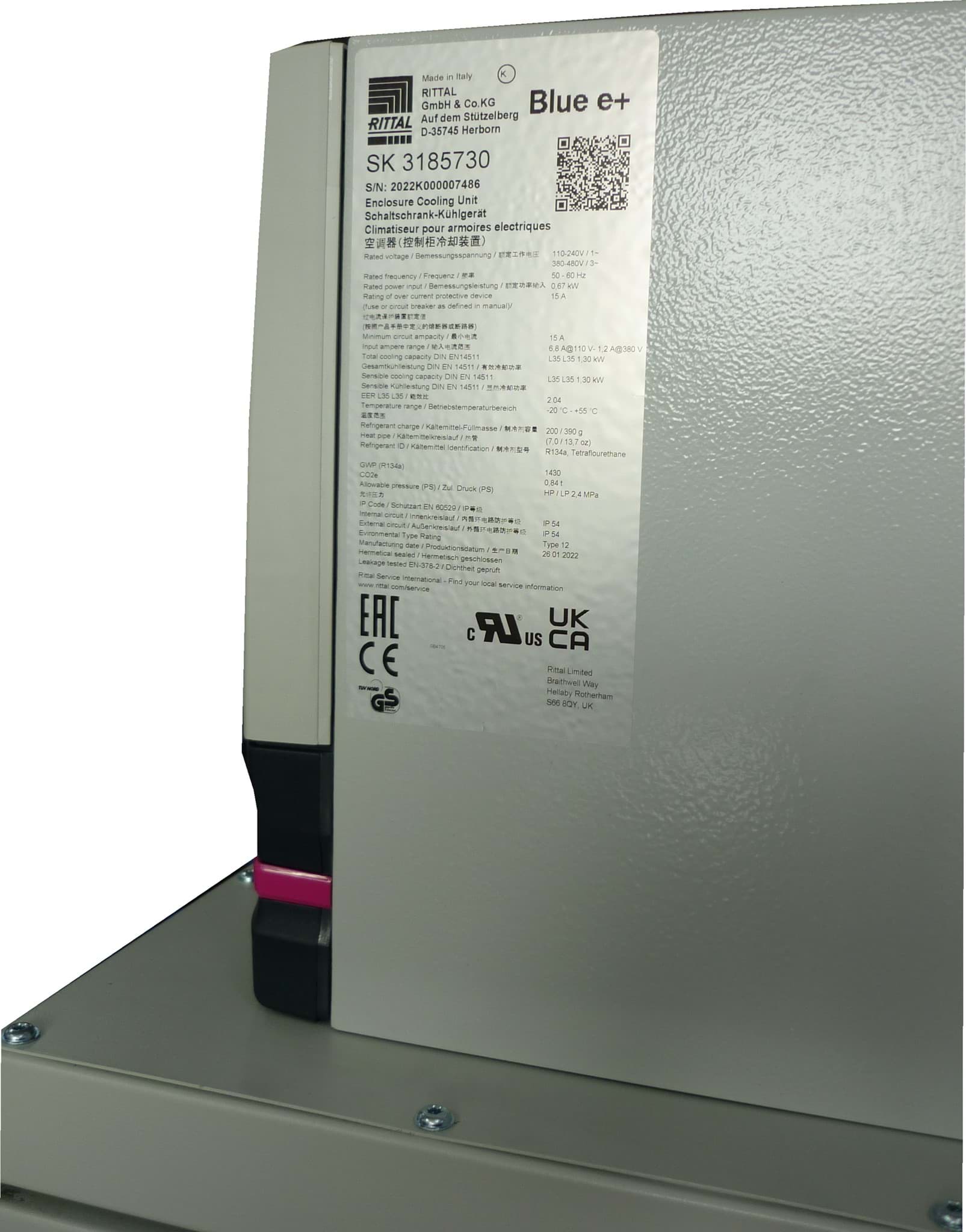

Dachaufbau-Kühlgerät Blue e+ Durchschnittlich 75 % Energieeinsparung durch drehzahlgeregelte Komponenten und Heat Pipe-Technologie. Weltweiter Einsatz durch einzigartige Mehrspannungsfähigkeit. Längere Lebensdauer aller Komponenten im EDV-Schrank und Kühlgerät durch bauteilschonende Kühlung. Intuitive Bedienung durch Touchdisplay und intelligente Schnittstellen.
- Nutzkühlleistung L35 L35 50/60 Hz:1,3 / 1,3 kW
- Nutzkühlleistung L35 L50 50/60 Hz:0,76 / 0,76 kW
- Nennleistung L35 L35 50/60 Hz:0,67 / 0,67 kW
- Nennleistung L35 L50 50/60 Hz:0,61 / 0,61 kW
- Bemessungsbetriebsspannung:110-240 V, 1~, 50/60 Hz; 380-480 V, 3~, 50/60Hz
- Temperaturregelung: e+ Controller (werkseitige Einstellung +35 °C)
- Abmessungen [BxHxT]: 700x308x560 mm
- Material: Stahlblech
- Farbe: RAL 7035
- Kälteleistungszahl (EER) 50/60 Hz:2,04
- Kälteleistungszahl (SEER) 50/60 Hz:5,3
- Kältemitteltyp / Menge:R134a / 590g
- Betriebstemperatur:-20 °C bis 55 °C
- Temperatur-Einstellbereich:20 °C bis 50 °C
- Lagertemperatur:-40 °C bis 70 °C
- Schutzart IP nach IEC 60529: Innenkreislauf / Außenkreislauf IP 54 mit Faltenfilter
- Gewicht:38 kg
- Material: Stahlblech
- Farbe: RAL 7035
Optionaler Zubehör
- Überwachungssystem; - Kondensatverdunster; - Türkontaktschalter; - Feuer-Löschanlage
Wichtiger Hinweis:
Das Kühlgerät gibt Abwärme in den Raum ab. Hierdurch kann der Aufstellort erwärmt werden! Der Aufstellungsort und damit die Anordnung des Kühlgerätes muss so gewählt sein, dass keine Stauwärme entsteht und eine gute bauseitige Be- und Entlüftung gewährleistet ist.
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Beratung und Unterstützung von 19 Zoll-Tec in Bingen unter 06721/3092601
| Breite | 800mm |
| Tiefe | 1000mm |
| Montagehöhe (HE) | 27 HE / 1300mm |
| Ausführung | Dachkühlgerät |
