Wandgehäuse zerlegt im Flat-Pack

Der Delta X – Verteiler ist ein Vertreter der sog. Flat-Pack-Konzeption, was ein zerlegbares Gehäuse bedeutet, welches auch zerlegt geliefert wird. Dank der einzigartigen Konstruktion ist die Montage des Delta X eine Frage von wenigen Minuten und erfordert fast überhaupt kein Werkzeug. Für die Verbindung der Einzelteile werden Plastestecker verwendet.

Die vertikalen 19“-Montageleisten sind in 3 vordefinierten Positionen in der Tiefe verstellbar und mit Schrauben am Verteilergehäuse befestigt.

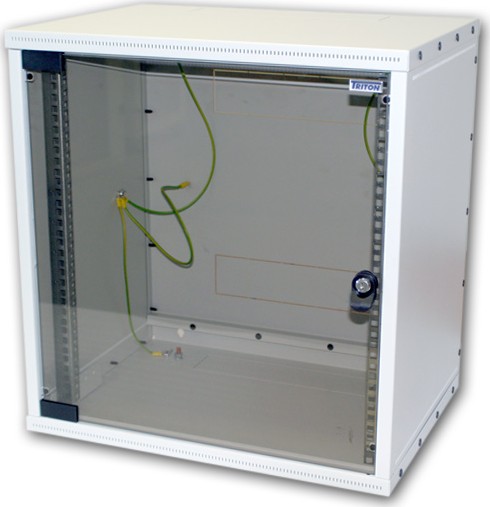

Der Verteiler ist 400 mm tief und wird in den Höhen 4, 6 , 9 und 12 HE hergestellt. Die Tragkraft aller drei Modelle beträgt 25 kg. Kabeleinführungsöffnungen sind im Dach und Boden des Verteilers sowie eine weitere in der Mitte der Rückwand vorbereitet. Alle Metallteile des Gehäuses sind miteinander verbunden und geerdet. Diese Verteiler werden nur in der Version mit abschließbarer Vollglastür geliefert. Die Tür kann mit Rechts- oder Linksanschlag montiert werden.



 Auswahl der Montagehöhe des Gehäuses siehe oben!

Haupteigenschaften der Standardausführung:

• Die vertikalen 19“-Montageleisten sind in 3 vordefinierten Positionen in der Tiefe verstellbar und mit Schrauben am Verteilergehäuse befestigt.
• Der Verteiler ist 400 mm tief und wird in den Höhen 4, 6 und 9 HE hergestellt. Die Tragkraft aller drei Modelle beträgt 25 kg.

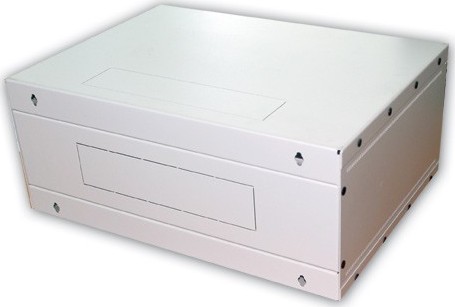

• Kabeleinführungsöffnungen sind im Dach und Boden des Verteilers sowie eine weitere in der Mitte der Rückwand vorbereitet.

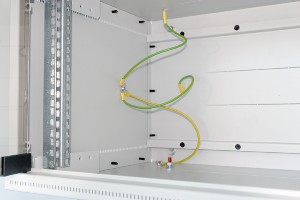

• Alle Metallteile des Gehäuses sind miteinander verbunden und geerdet.
• Diese Verteiler werden nur in der Version mit abschließbarer Vollglastür geliefert.
• Die Tür kann mit Rechts- oder Linksanschlag montiert werden.
• Kabeleinführungsöffnungen sind im Dach und Boden des Verteilers sowie eine weitere in der Mitte der Rückwand vorbereitet.
• Jede Kabeleinführungsöffnung ist mit einer ausbrechbaren Verblendung vom Typ „break-out“ versehen, die beispielsweise mit einem Schraubenzieher leicht entfernt werden kann.
• Für die Verbindung der einzelnen Teile des Gehäuses werden Plastestecker verwendet.
• Die Montage des Verteilers ist ein Sache von wenigen Minuten und erfordert fast überhaupt kein Werkzeug.
