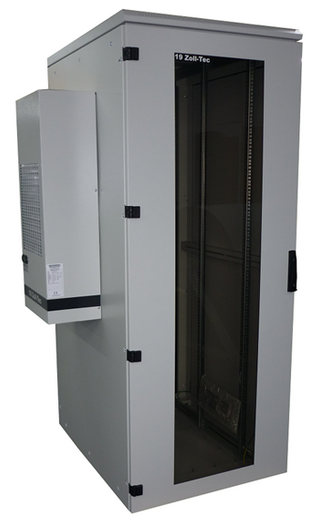

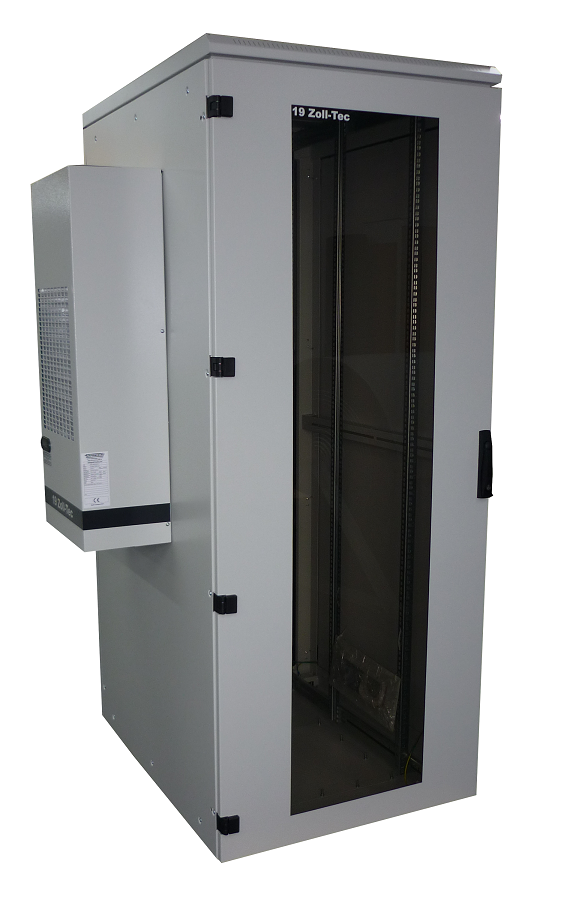

19"-Rack mit Kaltgangsystem von 830 Watt - 1960 Watt
Kaltgangsystem

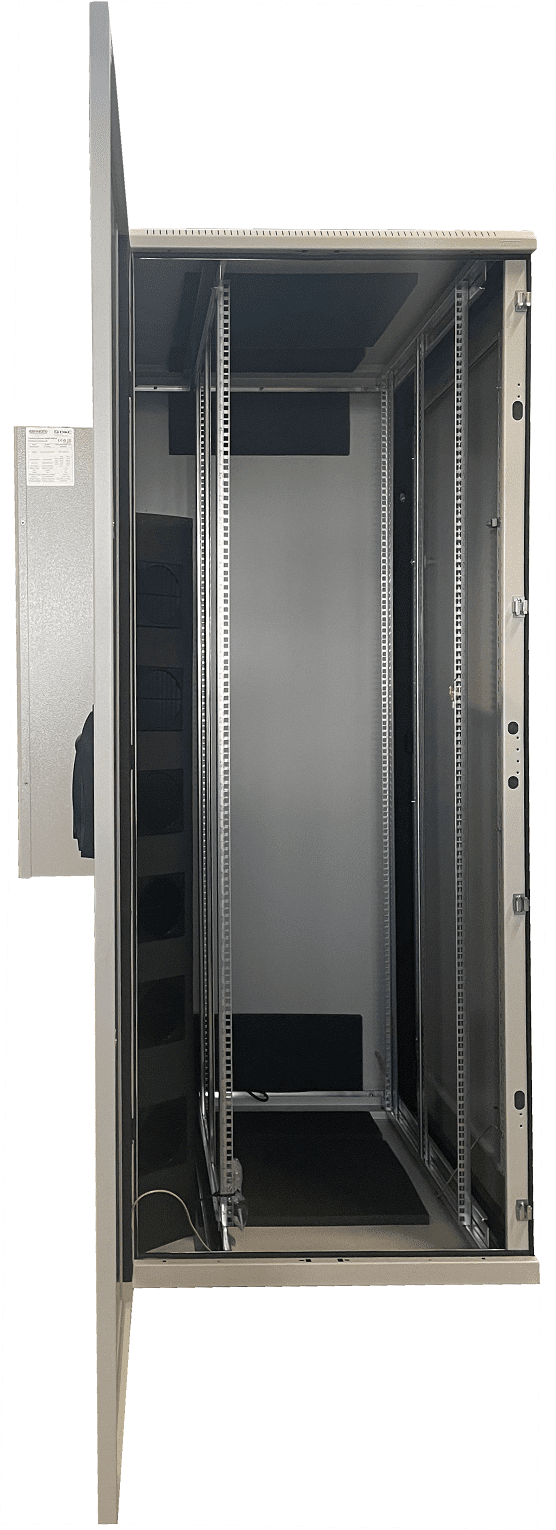

Dieser 19 Zoll Schrank ist mit integrierter Kühltechnik ausgestattet. Die Kaltluft, die ein Kompaktkühlgerät (von 830 bis 1960 Watt) produziert, wird nicht im gesamten Rack verteilt, sondern direkt, mit einem speziellen Luftkanal, in den vorderen Schrank-Bereich geleitet. Alle offenen Bereiche links, rechts, oben und unten von der 19"-Befestigungsebene sind verschlossen um "Fehlluft" zu vermeiden. Die gekühlte Luft kann nur durch die Befestigungsebene und die eingebauten Elemente fließen. Offene Bereiche in dieser Ebene lassen sich einfach mit 19 Zoll-Blindplatten verschließen um das System noch effektiver zu gestalten.
Dieses Prinzip wird in modernen, großen Rechenzentren mit dem Begriff "Einhausung" realisiert (Informationen über die Kühlsysteme in Datenzenten) und wurde hier auf ein einzelnes Rack übertragen.
Die von Rechneren und aktiven Komponenten erzeugte Warmluft wird oben abgesaugt, im Kompaktgerät gekühlt und wieder in den vorderen Bereich eingeblasen. So entsteht ein geschlossener Kühlkreislauf - ein klimatischer Kurzschluss wird unterbunden.
Diese systematisierte Kühltechnik sorgt für optimale Kühlprozesse, ermöglicht eine maximale Energieeffizienz und trägt zu einer erhöhten Ausfallsicherheit und Funktionalität der Hardware bei.
Technische Daten
- BxTxH: 800x1000x1970mm plus Kühlgerät
- Stabiler geschweißter Trägerrahmen
- spezieller Luftkanal zur Kühlluftführung
- Fronttür mit 4mm Sicherheitsglas mit versenkbarem Drehhebelverschluss, abschließbar, Türöffnungswinkel fast 180°
- Rückwand abnehmbar und abschließbar mit 2 Schlössern
- 1 Seitenteil abschließbar und abnehmbar mit je 2 Schlösser
- 1 Spezialseitenteil als Träger des Kühlgerätes
- Alle Schlösser sind Profilzylinder und sind gleichschließend
- Alle Verkleidungselemente sind abgedichtet
- Montagehöhe von 40HE (1778mm)
- 4 Stück stufenlos tiefenverstellbare, 19"-Befestigungsschienen nach DIN 41494 (IEC-Norm 297)
- zusätzliche 3. Ebene als Hutprofil zur Unterstützung von weniger tiefen Einbauten
- Kabelauslass im Boden mit IP54 Kabeldurchgängen
- max. Schrankbelastung 400kg
- Gewicht ca. 120 kg
- 4 Nivellierfüße
- Erdungsset für alle abnehmbare Blechteile
- zentraler Erdungspunkt M8 im Boden
- Material: Stahl-Tiefziehblech
- Oberfläche: Pulverbeschichtung RAL 7035 (lichtgrau)
- 2 Schlüssel für alle Schlösser
Die
Auswahl können Sie oben treffen. Daten über die einzelnen Ausführen
finden Sie weiter unten. Die Schrankausführung ist identisch.
Auswahl Kühlgerät 830 W
- BxTxH 280x270x630mm
- Gewicht 28 kg
- Versorgungsspannung 230V
- Kühlleistung 830W
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 250m³/h
- Geräuschpegel 67 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1020 W
- BxTxH 400x327x950mm
- Gewicht 38kg
- Versorgungsspannung 230V
- Kühlleistung 1020W
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 350m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1420 W
- BxTxH 600x400x455mm
- Gewicht 45 kg
- Versorgungsspannung 230V
- Kühlleistung 1420W
- Kältemittel R134a, 520gr.
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 400m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1960 W
- BxTxH 400x237x950mm
- Gewicht 46kg
- Versorgungsspannung 230V
- Kühlleistung 1960W
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 400m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Optionen - Erweiterungen:
- Serverschrank zerlegbar die zerlegbare Version (für besonders enge Zugänge....bitte anfragen)
- Sockel für den Kabeleinlass durch den Doppelboden
- 19 Zoll Fachböden Tablare Geräteträger zur Ablage von unterschiedlichen Elementen
- 19 Zoll Steckdosenleisten zur Stromversorgung im Serverschrank
- Rack Überwachung zur besseren Kontrolle im Serverschrank
- Admin Konsolen zum Administrieren von einem oder mehreren Rechnern (mit KVM-Switch)
- 19 Zoll Blindplatten zum Verschließen offener Bereiche in der 19"-Ebene
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Kühlleistung für den Schrank berechnen? Berechnungsgrundlagen in unserem Blog
Beratung und Unterstützung von 19 Zoll-Tec in Bingen unter 06721/3092601
| Montagehöhe (HE) | 42 HE / 1970mm |
| Breite | 800mm |
| Tiefe | 1000mm |
| Farbe | lichtgrau (RAL 7035) |
| Ausführung | Seitenkühlgerät |
Super durchdachtes System
der Schrank mit Kaltgangsystem ist sehr gut durchdacht und effektiv, die Kühlanlage leistet sehr gute Arbeit Gruß Klaus
Klasse Serverschrank mit Kaltgangsystem
Sehr geehrtes 19 Zoll-Tec Team, ich wollte nur kurz bescheid geben das wir sehr zufrieden mit dem Schrank sind. Wir haben alle anderen Höheneinheiten mit Blindplatten verschlossen um den Kaltgang effizient zu nuten. Daumen hoch...
19 Zoll-Rack 40HE (U) mit Kaltgangsystem, 800x1000x1970, 830-1960W Kühlleistung
Artikelnummer/SKU Server Rack 830W-1960W
HE/U 40
Breite/with 800 ohne Kühlgerät
Tiefe/ depth 1000
Höhe/height 1970
Kühlleistung/Cooling capacity 830W-1960W je nach Auswahl
Technische Daten vom Server Rack mit Kaltgangsystem
- BxTxH: 800x600x1970mm plus Kühlgerät
- Stabiler geschweißter Trägerrahmen
- Fronttür mit 4mm Sicherheitsglas mit versenkbarem Drehhebelverschluss, abschließbar, Türöffnungswinkel fast 180°
- Rückwand abnehmbar und abschließbar mit 2 Schlössern
- 1 Seitenteile abschließbar und abnehmbar
- 1 Seitenteil als Träger des Kühlgerätes
- Alle Verkleidungselemente sind abgedichtet
- 4 Stück stufenlos tiefenverstellbare, 19"-Befestigungsschienen nach DIN 41494 (IEC-Norm 297)
- zusätzliche 3. Ebene als Hutprofil zur Unterstützung von weniger tiefen Einbauten
- Kabelschleuse mit Kabelbürste in der Rückwand zum Verschließen des Kabelauslasses 90x370mm
- max. Schrankbelastung 400kg
- Gewicht ca. 110 kg
- 4 Nivellierfüße
- Erdungsset für alle abnehmbare Blechteile
- zentraler Erdungspunkt M8 im Boden
- Material: Stahl-Tiefziehblech
- Oberfläche: Pulverbeschichtung RAL 7035 (lichtgrau)
- 2 Schlüssel für alle Schlösser

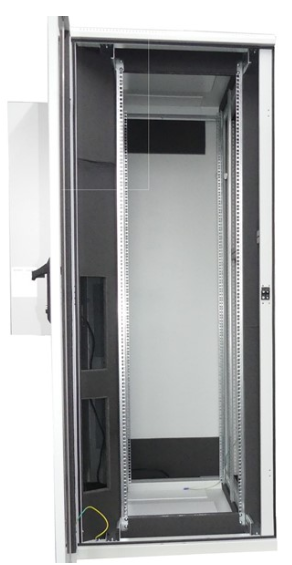

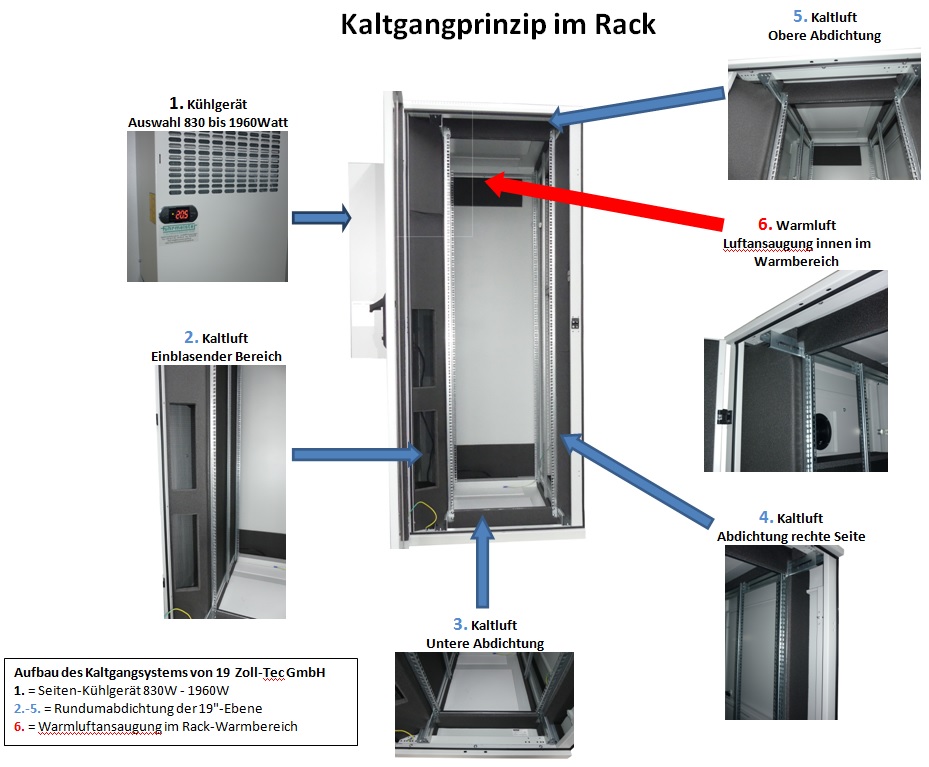

Kaltgangsystem im Rack
offene Bereiche und Zwischenräume außerhalb der vorderen 19"-Befestigungsebene sind verschlossen. Kühlluft nur in der vorderen 19"-Ebene als Kaltluftbereich. Warmluftabsaugung in der hinteren Warmluftzone. Keine Luftvermischung.
-
Luftkanal zur Luftführung vor die 19"-Ebebe
-

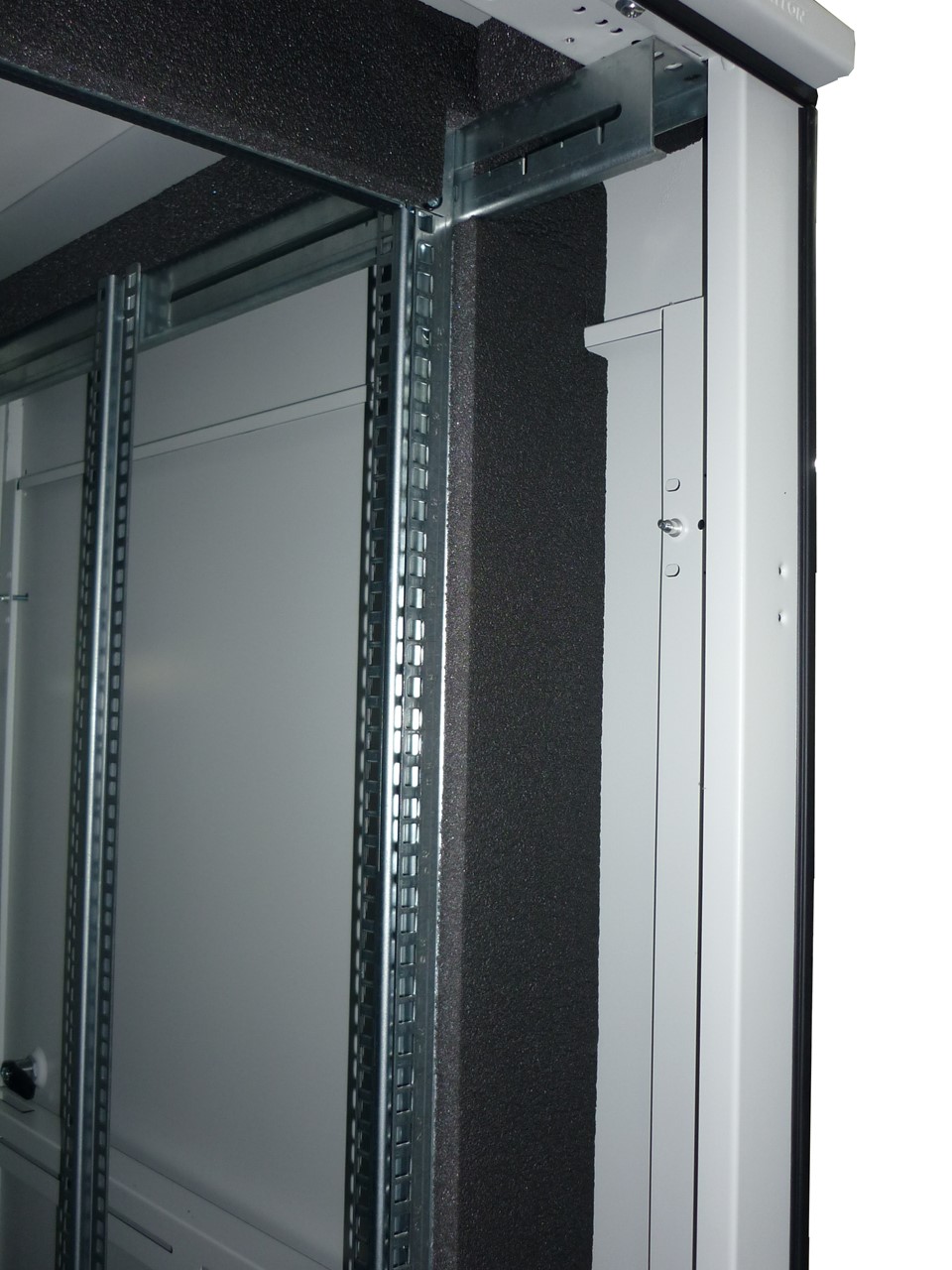

Offener Bereich links und rechts von den Befestigungsschinen ist verschlossen
-

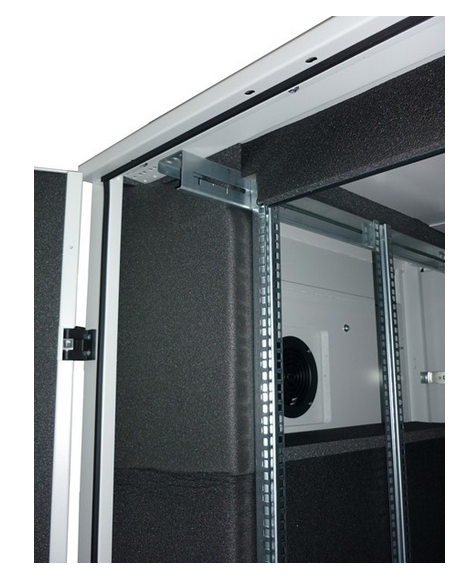

Offener Bereich oben und unten zwischen Befestigungsschienen und der Decke/boden ist verschlossen

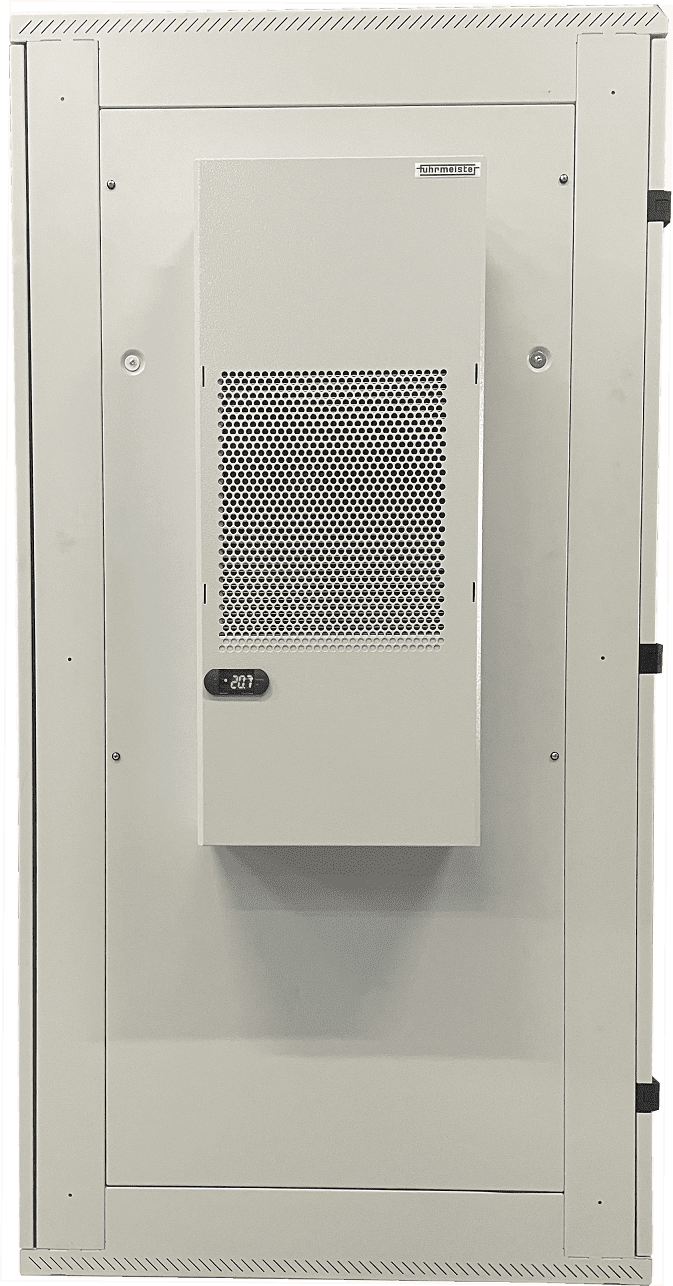

Kühlgerät je nach Auswahl
- BxTxH von 280x270x630mm bis 400x237x950mm, je nach Auswahl
- Gewicht 28-46kg, je nach Auswahl
- Versorgungsspannung 230V
- Kühlleistung 830-1960W, je nach Auswahl
- Kältemittel R134a
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 250-400m³/h, je nach Auswahl
- Geräuschpegel 67-69 dB(A), je nach Auswahl
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Hersteller: 19 Zoll-Tec GmbH
