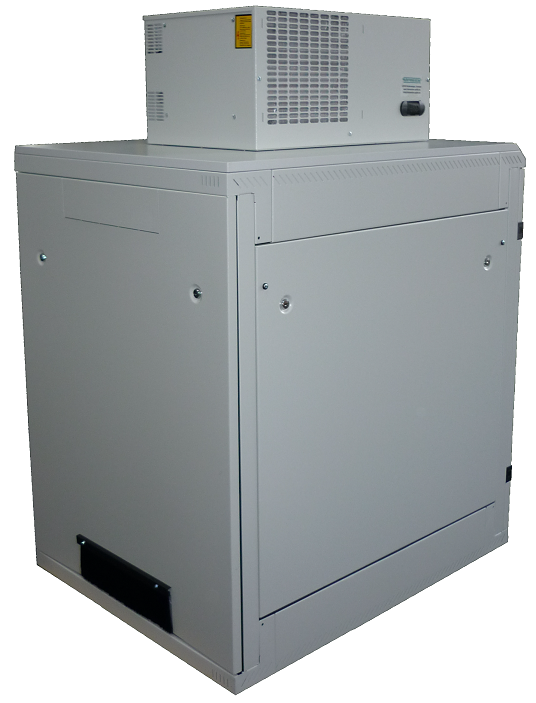

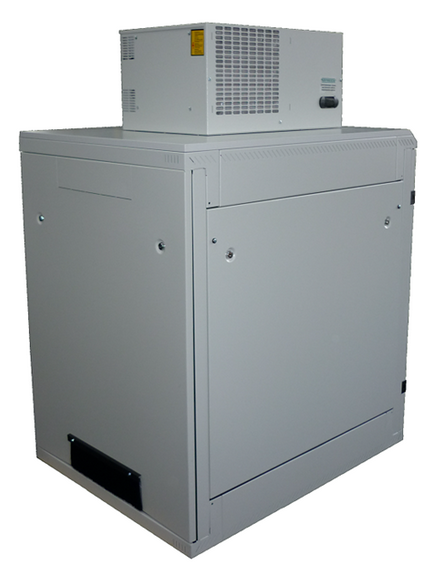

Kleiner EDV-Schrank mit Kompakt-Klima 1020W - 1960W
Komplettsystem 19"-Schrank 27 HE mit Dach Kühlanlage
Dieser 19” Schrank ist mit integrierter Kühltechnik ausgestattet. Diese systematisierte Kühltechnik sorgt für optimale Kühlprozesse und leistet entscheidenden Beitrag zu einer erhöhten Ausfallsicherheit und Funktionalität der Hardware.
Effektive Kühlung durch ausgereifte Technik:
Der
19 Zoll-Schrank ist vollkommen abgedichtet um die Bildung von
Kondenswasser zu minimieren. Alle Verkleidungselemente sind abgedichtet
und abnehmbar für Montage- und Wartungsarbeiten. Der
Schrank ist komplett betriebsbereiter Schrank mit
19"-Montageschienen, Erdung etc. ausgestattet (siehe Beschreibung weiter
unten).

Verkleidung
Alle Verkleidungselemente sind abnehmbar und abschließbar. Durch einen abgedichteten Kabelauslass können Kabel durch die Rückwand geführt werden.

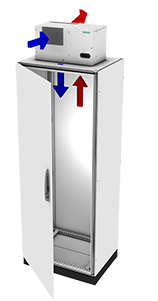

Das Kühlprinzip der Dachaufbau Kompakt-Kühlanlage
Auf dem Dach montierte Kühlgeräte sind sogenannten Aufbaugeräte. Vorteile sind im
optimierten Luftkreislauf (warme Schrankluft wird oben, hinten in das Kühlgerät
geführt, kalte Luft wird nach vorne geblasen). Der zweite Kreislauf bringt
die Prozeßwärme an die Raumluft. Deshalb ist es wichtig den Raum zu belüften um Stauwärme abführen zu können.

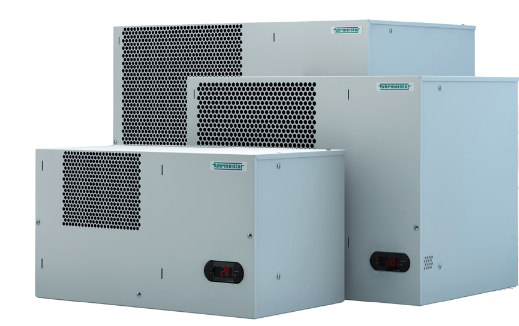

Den Schrank statten wir mit Kompakt-Kühlgeräten in verschieden Leistungsstufen aus.Die
Auswahl können Sie oben treffen. Daten über die einzelnen Ausführen
finden Sie weiter unten. Die Schrankausführung ist identisch.
Technische Daten
- BxTxH: 800x1000x1320mm plus Kühlgerät
- Stabiler geschweißter Trägerrahmen
- Fronttür mit 4mm Sicherheitsglas mit versenkbarem Drehhebelverschluss, abschließbar, Türöffnungswinkel fast 180°
- Rückwand abnehmbar und abschließbar mit 2 Schlössern
- 2 Seitenteile abschließbar und abnehmbar mit je 2 Schlösser
- Alle Verkleidungselemente sind abgedichtet
- 4 Stück stufenlos tiefenverstellbare, 19"-Befestigungsschienen nach DIN 41494 (IEC-Norm 297)
- zusätzliche 3. Ebene als Hutprofil zur Unterstützung von weniger tiefen Einbauten
- Kabelschleuse mit Kabelbürste in der Rückwand zum Verschließen des Kabelauslasses 90x370mm
- max. Schrankbelastung 400kg
- Gewicht ca. 91 kg (mit Kühlgerät)
- 4 Nivellierfüße
- Erdungsset für alle abnehmbare Blechteile
- zentraler Erdungspunkt M8 im Boden
- Material: Stahl-Tiefziehblech
- Oberfläche: Pulverbeschichtung RAL 7035 (lichtgrau)
- 2 Schlüssel für alle Schlösser
Auswahl Kühlgerät 1020W
- BxTxH 600x400x456mm
- Typ: Dachaufbau
- Gewicht 43 kg
- Versorgungsspannung 230V
- Kühlleistung 1020W
- Kältemittel R134a, 520gr.
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 350m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1420W
- BxTxH 600x400x455mm
- Gewicht 45 kg
- Typ Dachaufbau
- Versorgungsspannung 230V
- Kühlleistung 1420W
- Kältemittel R134a, 520gr.
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 400m³/h
- Geräuschpegel 69 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Auswahl Kühlgerät 1960W
- BxTxH 600x400x455mm
- Gewicht 57 kg
- Typ Dachaufbau
- Versorgungsspannung 230V
- Kühlleistung 1960W
- Kältemittel R134a, 520gr.
- Temperaturbereich 20-50°C
- Luftleistung Innenkreislauf 400m³/h
- Geräuschpegel 70 dB(A)
- Elektronische Temperaturkontrolle
- Integrierter Störmeldekontakt
- Farbe: RAL 7035 (lichtgrau)
Das Kühlgerät gibt Abwärme in den Raum ab. Hierdurch kann der Aufstellort erwärmt werden! Der Aufstellungsort und damit die Anordnung des Kühlgerätes muss so gewählt sein, dass keine Stauwärme entsteht und eine gute bauseitige Be- und Entlüftung gewährleistet ist.
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
