Leise Lüfter (1 bis 3) 12V mit Thermostat

.

Wir setzen spezielle geräuschoptimierte Premiumlüfter die in Deutschland entwickelt werden, ein. Leistung pro Lüfter = 80m³/h, Schalldruck 18 dB/A

Thermostat

Zur Steuerung des Lüfters wird ein Thermostat eingesetzt.

Sie wollen sich die Lüfter mit Thermostat selbst zusammenbauen?

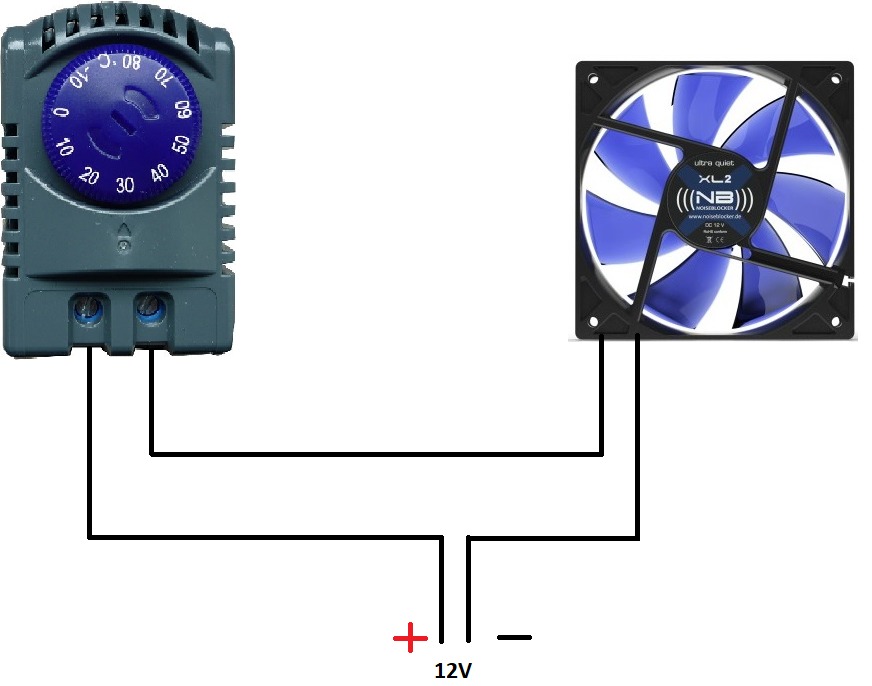

Hier die Prinzip-Schaltung

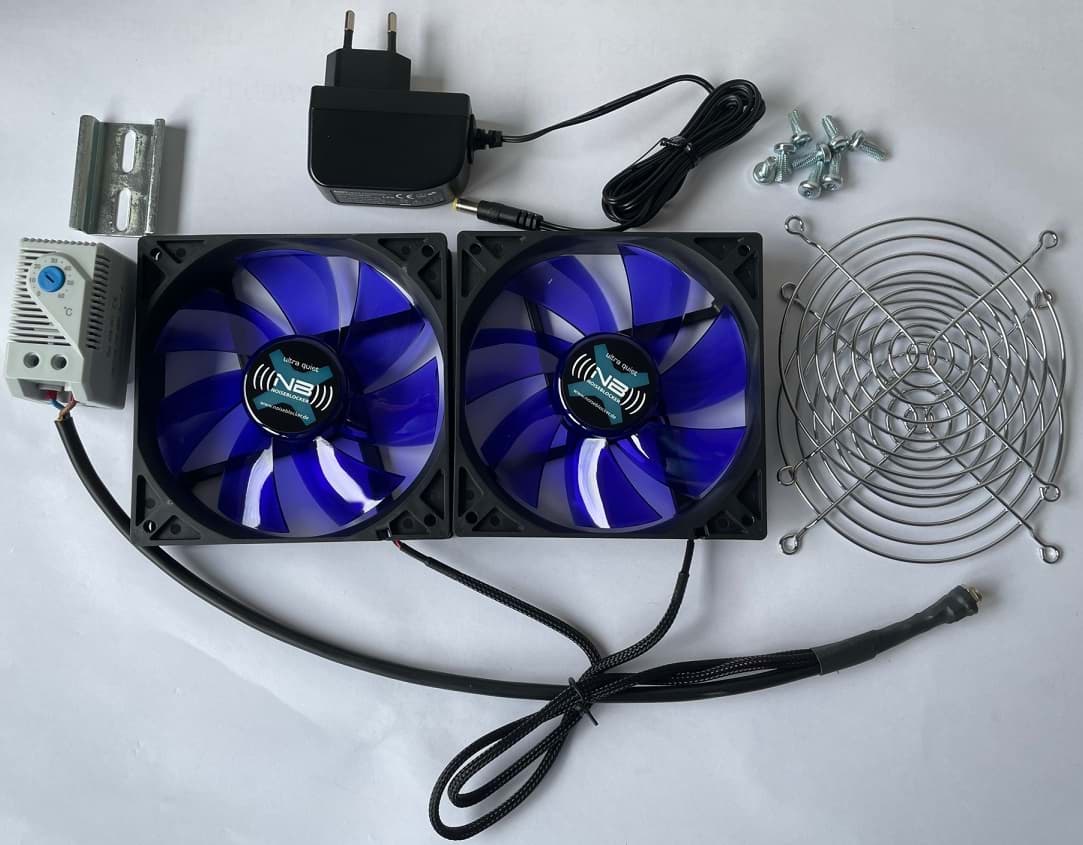

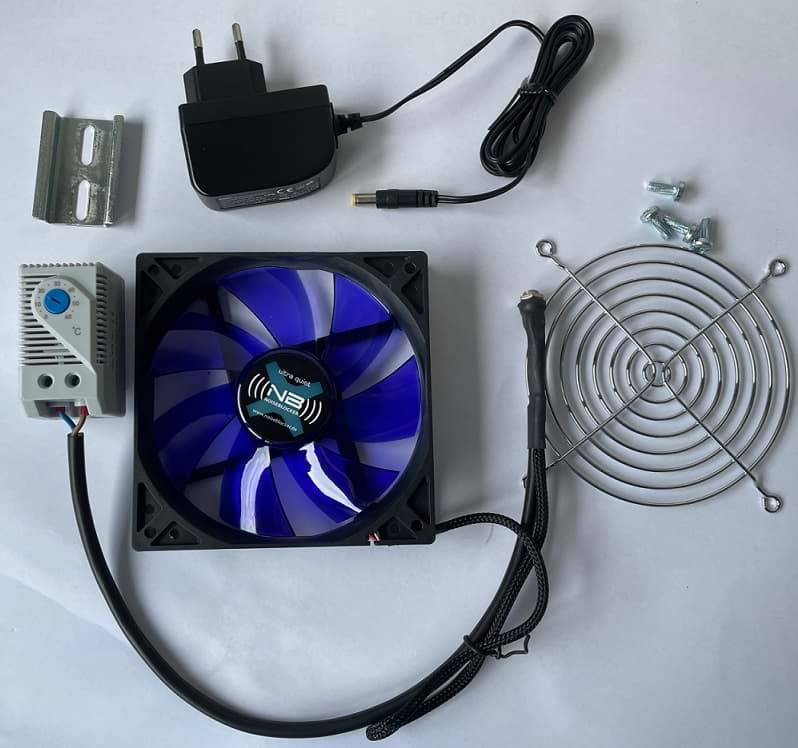

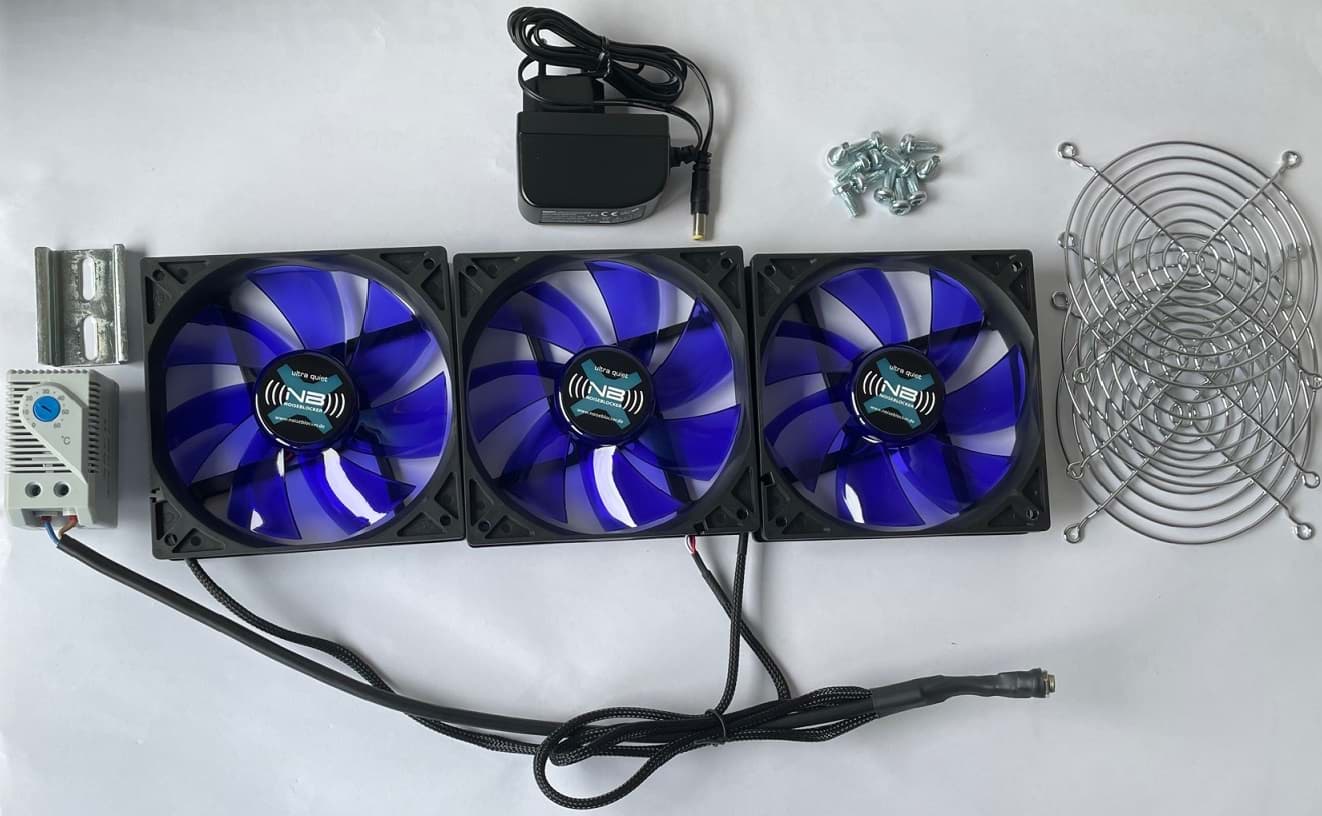

Kurzübersicht:

• 120mm Silentlüfter (ca. 18dB(A)
• 1, 2 oder 3 Lüfter je nach Auswahl oben

• Volumenstrom ca. 80m³/h/pro Lüfter (freiblasend)

• Leistungsaufnahme 1,8W/pro Lüfter

• 12V Anschlussleitung mit Buchse
• Lüftergitter (1-3 je nach Auswahl) mit Befestigungsschrauben

• Netzteil 12V

• Thermostat Einstellung von -10° bis +80°C
• fertig angeschlossen für den sofortigen Einsatz

Die Einheit können wir um weitere Lüfter erweitern. Sprechen Sie uns an!

Übertrag auf mein Smartphone:

Berechnung der erforderlichen Luftmenge

Zur vereinfachten Berechnung der erforderlichen Luftmenge zur Kühlung in z.B. einem EDV-Schrank kann die folgende Tabelle verwendet werden. Hierfür benötigen Sie folgende Werte:

-> Die thermische Wärmeabgabe der installierten Geräte im Schrank [Watt]
-> Die maximal zulässige Temperatur innerhalb des Schranks [°C]
-> Die maximale Umgebungstemperatur außerhalb des Schranks [°C]

Zunächst wird aus den beiden Temperaturen die Differenz [ΔT] errechnet.

Ausgehend von der Wärmeabgabe [Watt] der Installationen im Schaltschrank folgen Sie der grünen, horizontalen Linie, bis diese die entsprechende diagonale, blaue Linie des gesuchten ΔT schneidet. Von diesem Schnittpunkt ausgehend senkrecht nach unten (orange Linie) gibt die erforderliche Luftmenge in m³/h an.

Im Beispiel:

max. Außentemperatur = 20 °C,

max. zulässige Temperatur im Schaltschrank = 40 °C.

Daraus ergibt sich ein ΔT von 20 °K.

Die Wärmeabgabe der elektrischen Installation im Schaltschrank beträgt 500 Watt.
Die erforderliche Luftmenge beträgt folglich 80 m³/h. Ist die max. Außentemperatur mit 30 °C angesetzt, ergibt dies ein ΔT von 10 °K. In diesem Fall ist die erforderliche Luftmenge 160 m³/h (freiblasend).
