230V-Lüfter/120mm
Lüfter zum Selbsteinbau
230V-Lüfter/120mm
Lüfter zum Selbsteinbau

Einzellüfter 230V mit Thermostat - Betriebsbereit

230V Einzellüfter mit Thermostat und Schutzgitter für den zielgerichteten Einsatz
Geben Sie die erste Bewertung ab
Art.-Nr. ELTH230V-1
61,00 € *
zzgl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Merken
Vergleichen
Fragen?
Weitersagen
  • BeschreibungEinzellüfter 230V mit Thermostat die Komplettausstattung Lüfter Komplettausstattung für den direkten Einbau in einen Serverschrank, Netzwerkschrank oder Wandverteiler. Der Lüfter ist Standardausführung 120x120mm und passt in alle vorbereiteten Lüfteraubrüche für 120er Lüfter. Ein bereits insta...
  • Bewertungen0
Schließen

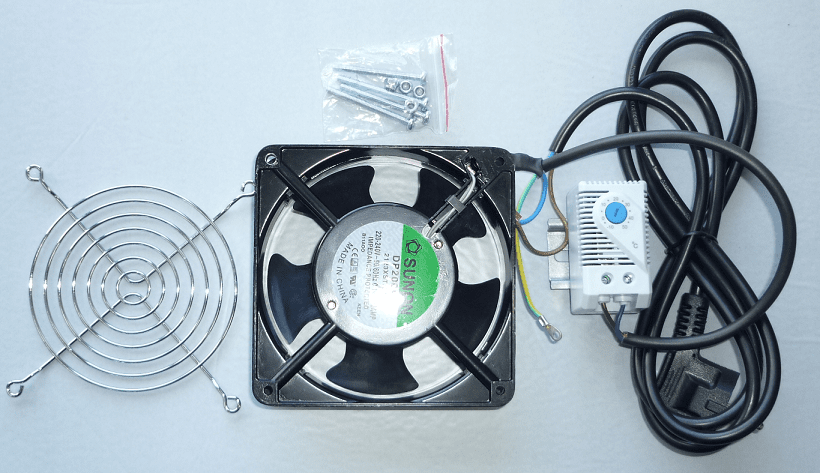

Einzellüfter 230V mit Thermostat die Komplettausstattung

Evakuierung der Stauwärme aus dem Schrank mit dem 230V-Lüfter
Lüfter Komplettausstattung für den direkten Einbau in einen Serverschrank, Netzwerkschrank oder Wandverteiler.
Der Lüfter ist Standardausführung 120x120mm und passt in alle vorbereiteten Lüfteraubrüche für 120er Lüfter.
Ein bereits installiertes Thermostat und das angeschlossene 230V Netzkabel bilden eine funktionierende Einheit, die direkt eingesetzt werden kann.
Die Thermostathalterung hat eine Halteschiene und kann damit im Schrank platziert werden.
Lärmpegel: ca. 40 dB(A).

Diese Lüftereinheit wird gerne eingesetzt bei: Serverschrank

Prinzip-Steuerung

Lüftersteuerung

Kurzübersicht:

  • 230V Lüfter/22W
  • Luftdurchsatz 160m³/h freiblasend
  • 230V Anschlussleitung mit Schukostecker
  • Lüftergitter
  • Netzanschlusskabel
  • Thermostat
  • Halteschiene für das Thermostat
  • fertig angeschlossen für den sofortigen Einsatz

 Lüfter montieren, Temperatur einstellen und Stecker einstecken

Da der Lüfter bereits fertig verkabelt geliefert wird, können sie den Lüfter nach der einfachen Montage durch einstecken des Schukosteckers sofort in Betrieb nehmen.
Sie müssen lediglich noch die gewünschte Temperatur am Thermostat einstellen und schon beginnt der Lüfter seine Arbeit beim Erreichen der eingestellten Temperatur.

Ihre IT-Komponenten im Serverschrank werden so ganz einfach und kostengünstig gegen Überhitzen geschützt.

Oder den Serverschrank richtig kühlen ...

Ein oft unterschätztes Problem bei Serverschränken sind die hohen Temperaturen die in ihnen entstehen können (bspw. durch die eingebauten aktiven Komponenten). Die Temperatur im Schrank sollte 25°C bis 30°C nicht überschreiten. Höhere Temperatur können bei IT-Komponenten schnell zu Schäden führen.

Wird es in Ihrem Rack wärmer? Dann sollten Sie sich Gedanken über einen stetigen Wärmeabfluss machen.

Auch wenn die Durchschnittstemperatur in Ihrem Schrank im Ordnung ist können so genannte Hotspots auftreten. Hotspots sind hier Punkte im Schrank an denen es besonders heiß wird. Solche Hotspots befinden sich typischer Weise oberhalb eines Servers.

Kälte kann nicht im Schrank nicht erzeugt werden - Wärme jedoch abführen

Eine einfache und kostengünstige Methode die Wäre auch aus Ihrem Rack abzuführen ist die Verwendung eines Lüfters.
Dieser hat dann die Aufgabe die kalte Luft von außen (i.d.R. über den Schrankboden/Schranksockel) einzusaugen, diese durch Ihren Schrank zu führen und wieder hinauszublasen.
Eine wichtige Grundlage für diese Funktionsweise sollte klar sein: Die Umgebungstemperatur des Schranks und damit die der angesaugten Luft von außen muss kühler sein als die Temperatur im Schrank. Je größer der Temperaturunterschied desto effektiver ist die Kühlung.

Keine unnütze Energieverschwendung

Damit der Lüfter nicht die ganze Zeit laufen muss, auch wenn die Temperatur in ihrem Schrank weit von der kritischen Marke entfernt ist, wurde dieser Lüfter mit einem speziellem Thermostat ausgetattet. Dieser kann von Ihnen im Temperatur zwischen 0°C bis 60°C frei eingestellt werden, so dass der Lüfter nur in Betrieb geht wenn dieses auch notwendig ist.

Die richtige Positionierung des Thermostats im Serverschrank

Wie schon erwähnt können in Server- und Netzwerkschränken so genannte Hotspots auftreten. Deshalb sollten Sie die wärmsten Punkte in Ihrem Schrank ausfindig machen und den Thermostat dort positionieren.

Übertragung auf mein Smartphone:

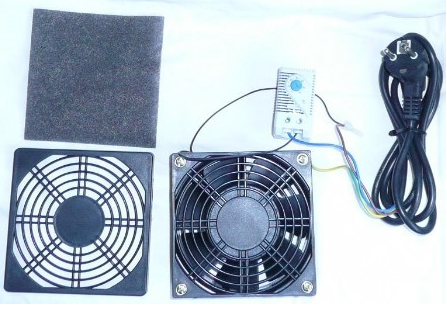

Ventilator 120mm mit Filter und Thermostat

Berechnung der erforderlichen Luftmenge

Zur vereinfachten Berechnung der erforderlichen Luftmenge zur Kühlung in z.B. einem EDV-Schrank kann die folgende Tabelle verwendet werden. Hierfür benötigen Sie folgende Werte:

-> Die thermische Wärmeabgabe der installierten Geräte im Schrank [Watt]
-> Die maximal zulässige Temperatur innerhalb des Schranks [°C]
-> Die maximale Umgebungstemperatur außerhalb des Schranks [°C]

Luftmengenberechnung für die Lüfterauslegung

Zunächst wird aus den beiden Temperaturen die Differenz [ΔT] errechnet.

Ausgehend von der Wärmeabgabe [Watt] der Installationen im Schaltschrank folgen Sie der grünen, horizontalen Linie, bis diese die entsprechende diagonale, blaue Linie des gesuchten ΔT schneidet. Von diesem Schnittpunkt ausgehend senkrecht nach unten (orange Linie) gibt die erforderliche Luftmenge in m³/h an.

Im Beispiel:

max. Außentemperatur = 20 °C,

max. zulässige Temperatur im Schaltschrank = 40 °C.

Daraus ergibt sich ein ΔT von 20 °K.

Die Wärmeabgabe der elektrischen Installation im Schaltschrank beträgt 500 Watt.
Die erforderliche Luftmenge beträgt folglich 80 m³/h. Ist die max. Außentemperatur mit 30 °C angesetzt, ergibt dies ein ΔT von 10 °K. In diesem Fall ist die erforderliche Luftmenge 160 m³/h (freiblasend).

FAQ

Wieviel Luftleistung benötige ich um genügend Kühlung in meinem EDV-Schrank zu erhalten?
Um den benötigten Luftdurchsatz in einem Serverschrank zu erreichen müssen verschiedene Faktoren berücksichtigt werden. So spielt die Temperatur außerhalb des Schrankes eine Rolle. Des weiteren die gewünschte Innentemperatur, die Verlustleistung der eingebauten Geräte, die Lage zur Meereshöhe und der statische Staudruck. Wenden Sie sich an unseren Suport (06721/3092601). Wir unterstützen Sie bei der Berechnung!
