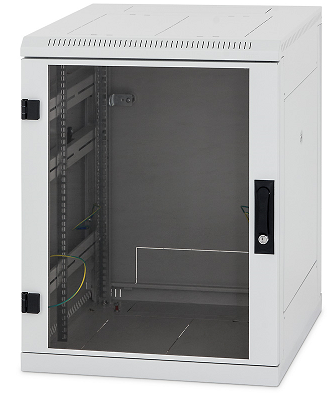

kleiner EDV-Schrank 15-27 HE, 600x600

Geschweißter Standverteiler mit abnehmbaren Seiten- und Rückwänden, IP20, Tragkraft 400 kg

Universeller Daten- und Telekommunikationsverteiler. Die ausreichende Tragkraft für übliche Anwendungen, die große Maß- und Variantenvielfalt mit einer breiten Skala an Zubehör sowie die perfekte Verarbeitung sämtlicher Details machen ihn zum meistverkauften Standverteiler aus unserem Sortiment.

Hohe Stabilität der Konstruktion
Der RMA verfügt über eine robuste Schweißkonstruktion. Die hohe  Verarbeitungsqualität und neueste Technologien gewährleisten das tolle Aussehen des Verteilers.

Flexible Türöffnung

Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden.

Triton-Schwenkhebelgriffe

Wir stellen eigene Schwenkhebelgriffe für Standverteiler her. Durch den Austausch des Plastemoduls (nicht im Beipack) kann ein klassischer Schließzylinder oder Halbzylinder gewählt werden. Patent: PUV 2013-27443

Verstellbare vertikale Rasterschienen

Die vertikalen 19“-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement.

Abnehmbare Seiten- und Rückwande

Der RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Diese werden ebenso wie die Rückwand standardmäßig mit gleichschließenden  Schlössern am Rahmen befestigt.

Herausbrechbare Verblendungen

Die Kabeleinführungen im hinteren Teil des Verteilers sind mit herausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen dient zum Schutz der Kabel vor Beschädigung (Beides ist Bestandteil des Beipacks.).

Öffnung für die Belüftungseinheit

Die große, mit einer herausbrechbaren Verblendung versehene Öffnung ermöglicht die Montage und Demontage eines Triton-Lüfterbleches von außen, ohne dass Schrauben benötigt werden.

Rollen, Nivellierfüße

Montagemöglichkeit für optionale Rollen - Schwerlastrollen und Nivellierfüße (Standardausführung).

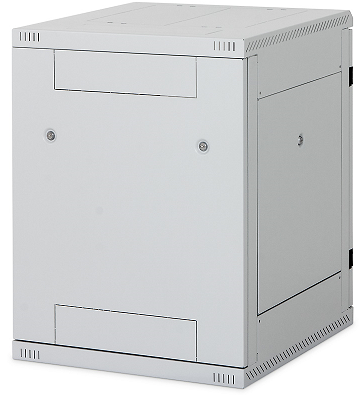

Rückwand

Die abnehmbaren Seiten- und Rückwände verfügen standardmäßig über die gleichen gleichschließenden Schlösser wie die Fronttür.

Lüftungsschlitze im Rahmen

Die RMA-Verteiler verfügen über Lüftungsschlitze im Rahmen für die Kühlluftzufuhr zu den installierten Komponenten. Die Kühlung kann durch den Einbau einer Belüftungseinheit unterstützt werden.

Erdung

Alle abnehmbaren Teile sind miteinander verbunden und nach den entsprechenden Normanforderungen geerdet.

19 Zoll Befestigungsschienen-System

• BxT: 600mmx600mm
• Höhe von 15 HE (770mm) bis 27 HE (1300mm) - je nach Auswahl oben

• Stabiler geschweißter Trägerrahmen
• Schutzgrad IP 20
• Fronttür mit 4mm Sicherheitsglas mit versenkbarem Drehhebelverschluss, abschließbar
• Türanschlag  links- oder rechts wechselbar, Türöffnungswinkel fast 180°
• Rückwand abnehmbar und abschließbar mit 2 Schlössern
• Seitenteile abschließbar und abnehmbar mit 1 Schloss
• 4 Stück stufenlos tiefenverstellbare 19"-Befestigungsschienen

• vorgestanzte, nach Bedarf herausbrechbare Kabelauslässe im Dach, im Boden und in der Rückwand oben und unten  90 x 370mm = 333cm².
• Kabelbürste zum Verschließen des Kabelauslasses
• Kantenschutz für den Kabelausbruch
• gestanzte Lüftungsschlitze im Boden und im Deckel für eine passive Belüftung im Schrank
• vorgestanzte, nach Bedarf herausbrechbare Ausbrüche  im Dach und im Boden für eine aktive Belüftung mit optionalen Lüfterkassetten
• max. Belastung 400kg
• Gewicht 33,0 bis 49 kg - je nach Auswahl oben
• 4 Nivellierfüße
• Erdungsset für alle abnehmbaren Blechteile
• zentraler Erdungspunkt M8 im Boden
• Material: Stahl-Tiefziehblech

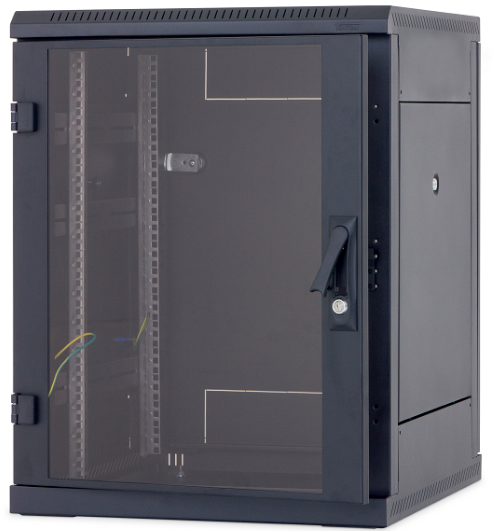

• Farbe: RAL 7035 (lichtgrau) oder RAL 9005 (schwarz) - je nach Auswahl oben
• Oberfläche: Pulverbeschichtung
• Beipack: 16x Befestigungsmaterial (M6 Schrauben, Käfigmutter und Rosette)
• 2 Schlüssel für alle Schlösser
• TÜV geprüft

Weitere wichtige Info´s für die Montage der Einbauten

• Max. Abstand zwischen den senkrechten Montageschienen vorne und hinten = 510mm
• Max. Einbautiefe = 575mm
• Abstand der vorderen, senkrechten Montageschiene zum Türglas bei Maximalabstand = 25mm
• Abstand der hinteren, senkrechten Montageschiene zur Rückwand bei Maximalabstand = 35mm
• Abstand zwischen den senkrechten Montageschienen = 451mm
• 19 Zoll Montageschienen 1 HE = 44,45mm
• 1 Zoll = 25,4mm
