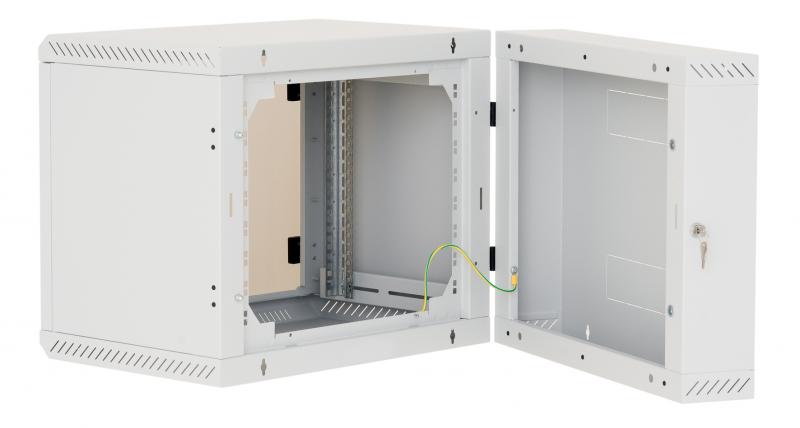

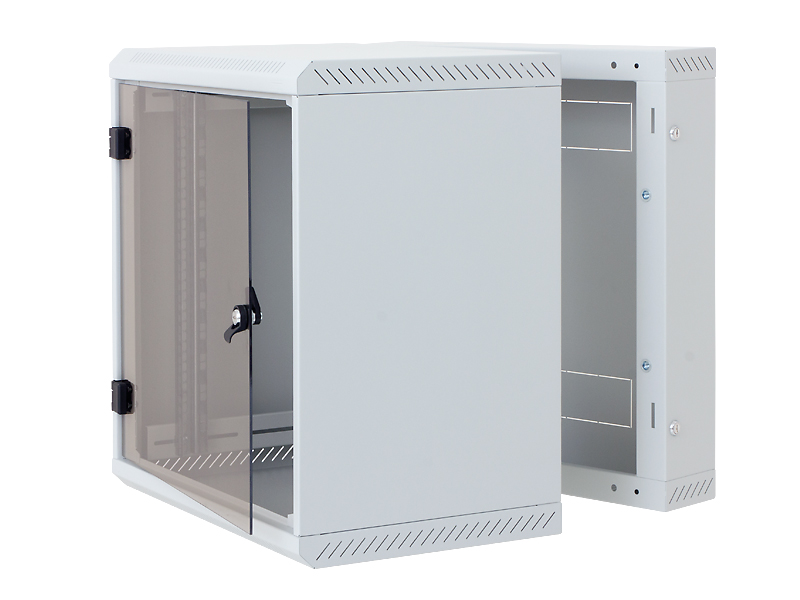

Zweiteiliges geschweißtes Wandgehäuse, IP30, Tragkraft 30 kg.

Hohe Stabilität der Konstruktion
Das Gehäuse verfügt über eine robuste Schweißkonstruktion. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten sein tolles Aussehen.

Tür.
Der Wandverteiler verfügt standardmäßig über eine Vollglastür. Auf Wunsch kann jedoch auch eine Vollblech- oder perforierte Tür geliefert werden.

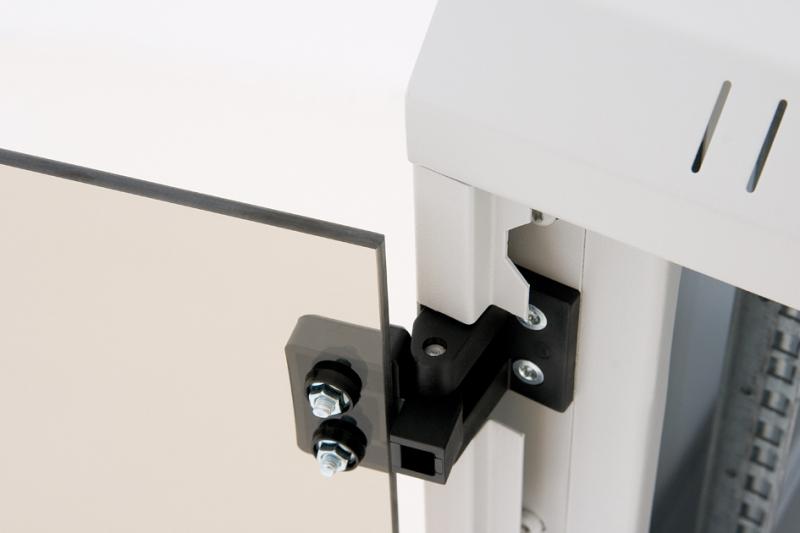

Flexible Türöffnung
Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden.

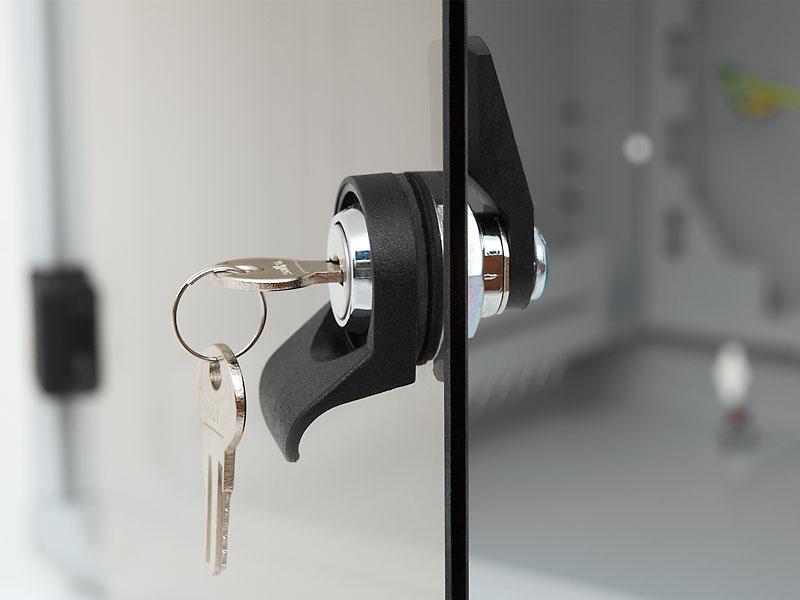

Schlösser
In der Standardausführung sind die Schlösser der Tür und des Schwenkteils gleichschließend.

Verstellbare vertikale Rasterschienen
Das Paar der vertikalen 19“-Rasterschienen kann in der Schranktiefe beliebig stufenlos verstellt werden. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement. Mehr Informationen.

Ausbruchblenden
Im oberen, unteren und hinteren Teil des Gehäuses befinden sich Kabeleinführungen, die mit herausbrechbaren Verblendungen versehen sind. Bestandteil des Beipacks sind eine Schutzkante sowie eine Bürstenleiste zur Staubabdichtung der Kabeleinführung.

Belüftung
Der zweiteilige Wandverteiler ist mit Ausbrüchen im Gehäuse oben und unten ausgestattet. Dadurch ist eine passive Durchlüftung gewährleistet. Die Ausführung RBA A6* (bitte separat anfragen) hat sechs Ausbruchöffnungen für den Einsatz der Belüftungseinheiten RAx-CH-X2x-X1.  Oder aber Sie können Silent-Lüfter einsetzen. Damit können in den RBA-Gehäusen jetzt auch Komponenten installiert werden, die früher in Wandverteilern nicht gekühlt werden konnten und in Standverteilern installiert werden mussten.

19 Zoll Befestigungsschienen-System

Beschreibung zweiteiliger Wandverteiler

• Zweiteiliger 19“-Wandverteiler mit Schutzgrad IP 30
• Das Gehäuse wird direkt an der Wand befestigt.
• Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen.
• Verteilerkonstruktion:
•     kompakte Schweißkonstruktion
•     Vollglastür mit 4 mm starkem Sicherheitsglas. Auch eine Vollblech- oder perforierte Tür ist möglich.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 10 kg.
• Die Mindestauftragsdicke beträgt 65 µm.
• Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden.
• Die A6-Version hat im Dach und Boden des Gehäuses herausbrechbare Öffnungen für den Einsatz von Ventilatoren.

• Breite: 600mm
• Tiefe: 515 oder 615mm - Auswahl oben
• Höhe HE / Höhe mm Auswahl oben
•     4 HE = 280mm
•     6 HE = 370mm
•     9 HE = 500mm
•     12 HE = 635mm
•     15 HE = 770mm
•     18 HE = 900mm


Beipack:

• Türschlüssel 2x
• IMBUS-Schlüssel 6 1x
• Holzschraube 6x50 4x
• Unterlegscheibe 6,6 4x
• Dübel 10 4x
• Plastescheibe 8x
• Käfigmutter M6 8x
• Schraube M6x16 8x
• Bürstenleiste 1x

Dokumente

  Katalogseiten von 19 Zoll Wandverteiler zweiteilig von Triton Typ RBA

 TÜV Zertifikat für den zweiteiligen Wandverteiler Triton Delta RBA
